Preisgünstiger Shunt Laderegler – Einfach, leicht und zuverlässig PWM-Ladeverfahren Überladeschutz Gasungsregelung Tiefentladeschutz
Eigenschaften & Funktionen
Geeignet für 12 V- und 24 V-Solarsysteme
Der Solar-Laderegler kann sowohl für 12 V- als auch 24 V-Akkusysteme eingesetzt werden. Der Systemabgleich erfolgt automatisch.
Tiefentlade- und Überladeschutz
Der integrierte Tiefentladeschutz schaltet den Lastausgang automatisch ab, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu. Ein Überladen wird dank integriertem Überladeschutz verhindert.
Automatische Temperaturkompensation
Der eingebaute Temperatursensor sorgt auch bei schwankenden Temperaturen für eine möglichst optimale Ladung der Batterie. Die Ladeschluss- und Gasungsschlussspannung werden dynamisch an die herrschende Temperatur angepasst. Bei hohen Temperaturen wird die Schlussspannung herabgesetzt, bei niedrigen Temperaturen erhöht.
Gasungsregelung
Wird eine Blei-Batterie längere Zeit ohne kontrollierte Gasentwicklung betrieben, können sich schädliche Säureschichten bilden. Der Solar-Laderegler beseitigt bzw. verhindert die Bildung von Säureschichten durch kontrolliertes Gasen. Dieses Verhalten ist ebenfalls temperaturabhängig und wird durch den eingebauten Temperaturfühler kompensiert.
LED-Anzeige
Die beiden LEDs geben Auskunft über den aktuellen Ladezustand sowie den Betriebszustand der Batterie.
Persönliche Beratung
Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an. Telefon: +49 9622 719910 E-Mail: info@ivt-hirschau.de
3 Jahre Hersteller-Garantie
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.
Lieferumfang

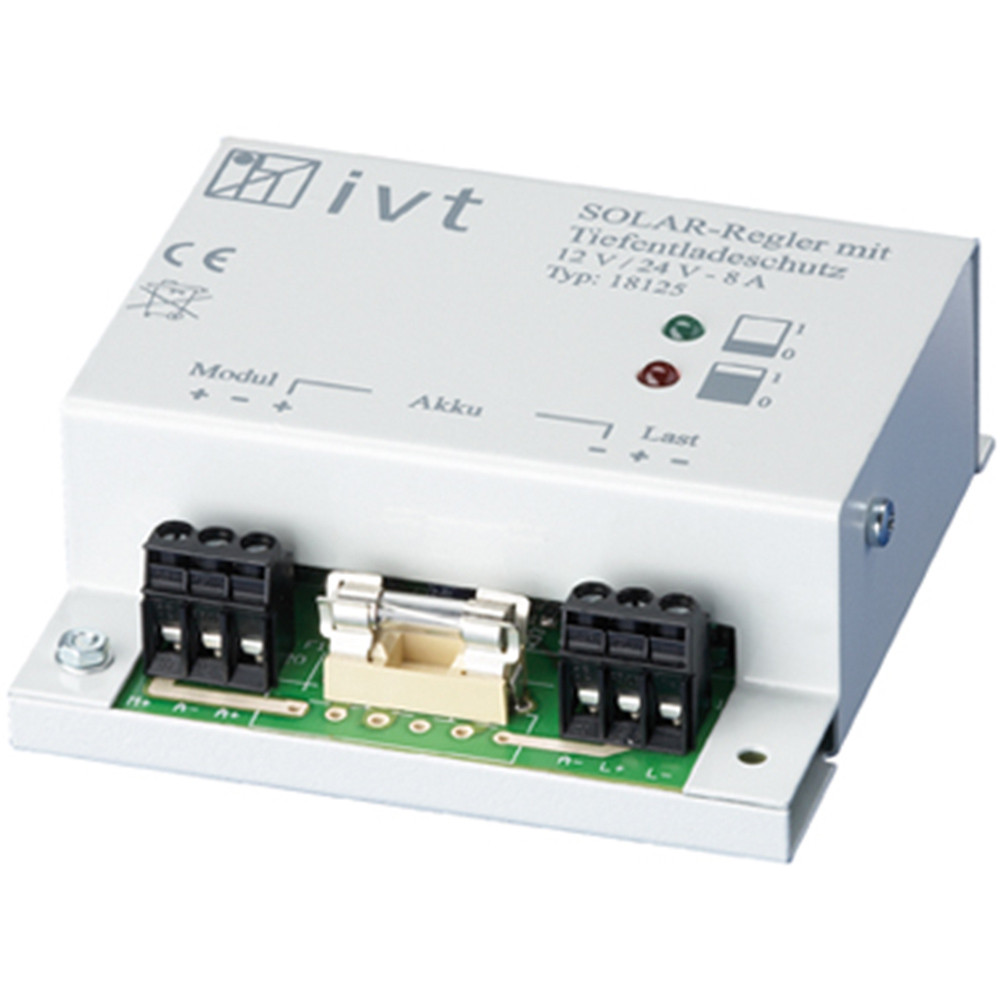

Shunt Solar-Laderegler 12 V/24 V, 8 A Bedienungsanleitung in DE, GB, FR, NL
Technische Daten
| Parameter | Wert |
|---|
| Akkusystemspannung | 12 V | 24 V |
| Unterstützte Akku-Typen | Blei-Säure, Blei-Gel |
| Art der Laderegelung | PWM Shunt |
| Max. Modulleistung | 90 W | 180 W |
| Max. Modulspannung | 22 V | 35 V |
| Max. Modul-/Ladestrom | 8 A |
| Laststrom | 8 A |
| Eigenstromverbrauch | 2 mA |
| Sicherung | 10 A |
| Temperaturfühler | Ja, integriert |
| Betriebstemperaturbereich | -25 °C bis +50 °C |
| Gemeinsames MassePotential (Minuspol) | Nein |
| Schaltbare Lastausgang | Nein |
| Anzeige | LED |
| Gehäuse | Metall |
| Abmessungen (L x B x H) | 95 x 95 x 35 mm |
| Gewicht | 230 g |
| Ladeschlussspannung | 13,7 V | 27,4 V |
| Ladeschlussspannung,Gasung deaktiviert | 14,1 V | 28,2 V |
| Erhaltungsladung | 13,7 V | 27,4 V |
| Erhaltungsladung,Gasung deaktiviert | 14,1 V | 28,2 V |
| Gasung aktiv ab | 12,4 V | 24,8 V |
| Gasungsentspannung | 14,5 V | 29,0 V |
| Temperaturkompensation | 24 mV/K | 48 mV/K |
| Temperaturkompensation,bei Gasung | 18 mV/K | 36 mV/K |
| Abschaltspannung | 11,1 V | 22,2 V |
| Rücksetzspannung | 12,6 V | 25,2 V |
