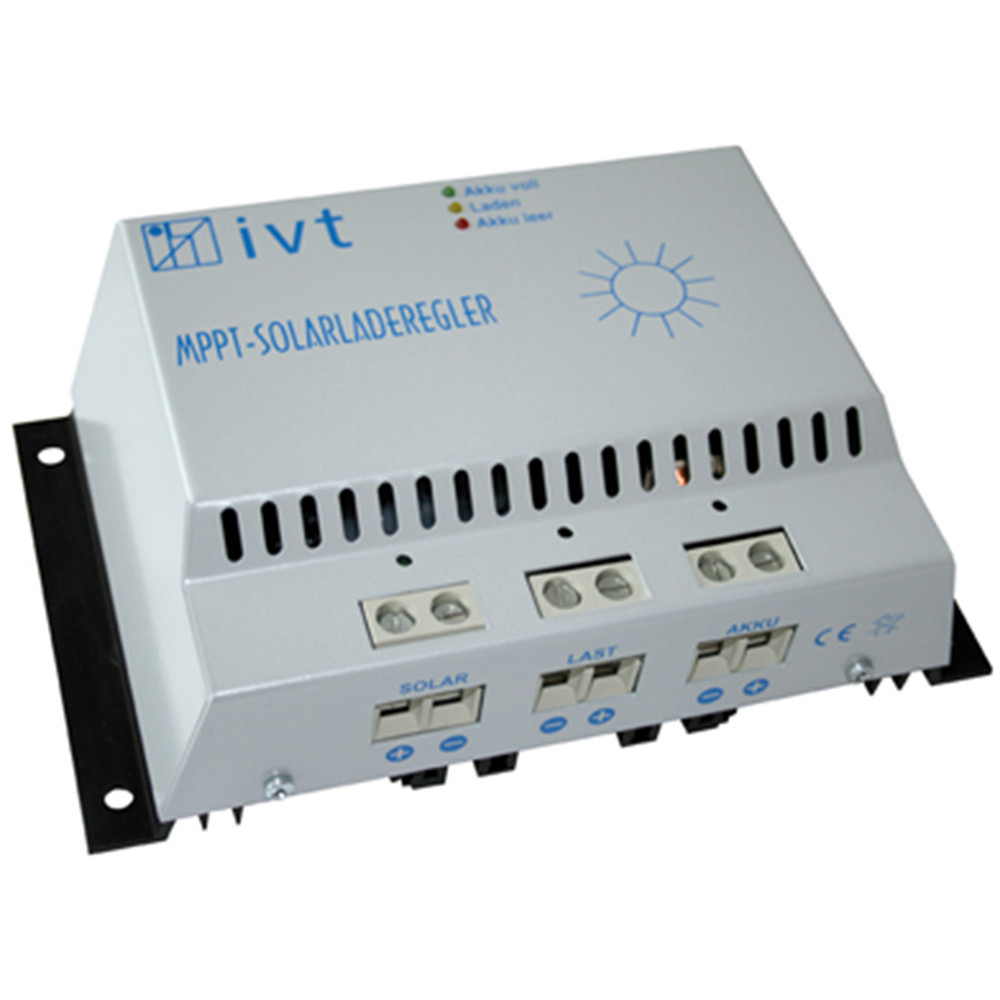

MPPT-Solar-Controller IVT 12 V/24 V, 10 A

Effizient Laden auch unter ungünstigen Lichtbedingungen Die MPPT-Solar-Laderegler von IVT eignen sich optimal: Für Solaranlagen deren Modulspannung deutlich höher ist als die Spannung der Batterie Für Solarmodule, die teilweise beschattet sind (z.B. durch Bäume oder die SAT-Anlage) Bei geringer bzw. diffuser Beleuchtung (z.B. im Winter oder bei Hochnebel) In nördlichen Breiten, wo die Temperatur des Solarmoduls trotz Sonnenbestrahlung niedrig bleibt

Eigenschaften & Funktionen

MPPT-Ladeverfahren – hocheffizient, schnell, batterieschonend

Maximum Power Point Tracker (MPPT) Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen. Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.

Automatische Erkennung der Systemspannung

Dieser MPPT-Solar-Laderegler ist für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist.

Optische Betriebsanzeige

Der MPPT-Regler ist mit mehreren LEDs ausgestattet und informiert den Benutzer umfassend über den aktuellen Betriebszustand des Systems. Die unterschiedlichen LEDs geben Auskunft über die Solareingangsseite (Solarspannung liegt an), den Batteriestatus (wird geladen/wird entladen/Batterie voll/Batteriespannung gering) und den Status des Lastausganges (ein/aus).

Stromsparende Standby-Funktion

Bei unzureichender Solarladeleistung wird der Solar-Laderegler in den Standby-Modus versetzt. Der Eigenverbrauch reduziert sich um über 90 %. Die angeschlossene Batterie wird geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.

Anschluss- und Bedienelemente

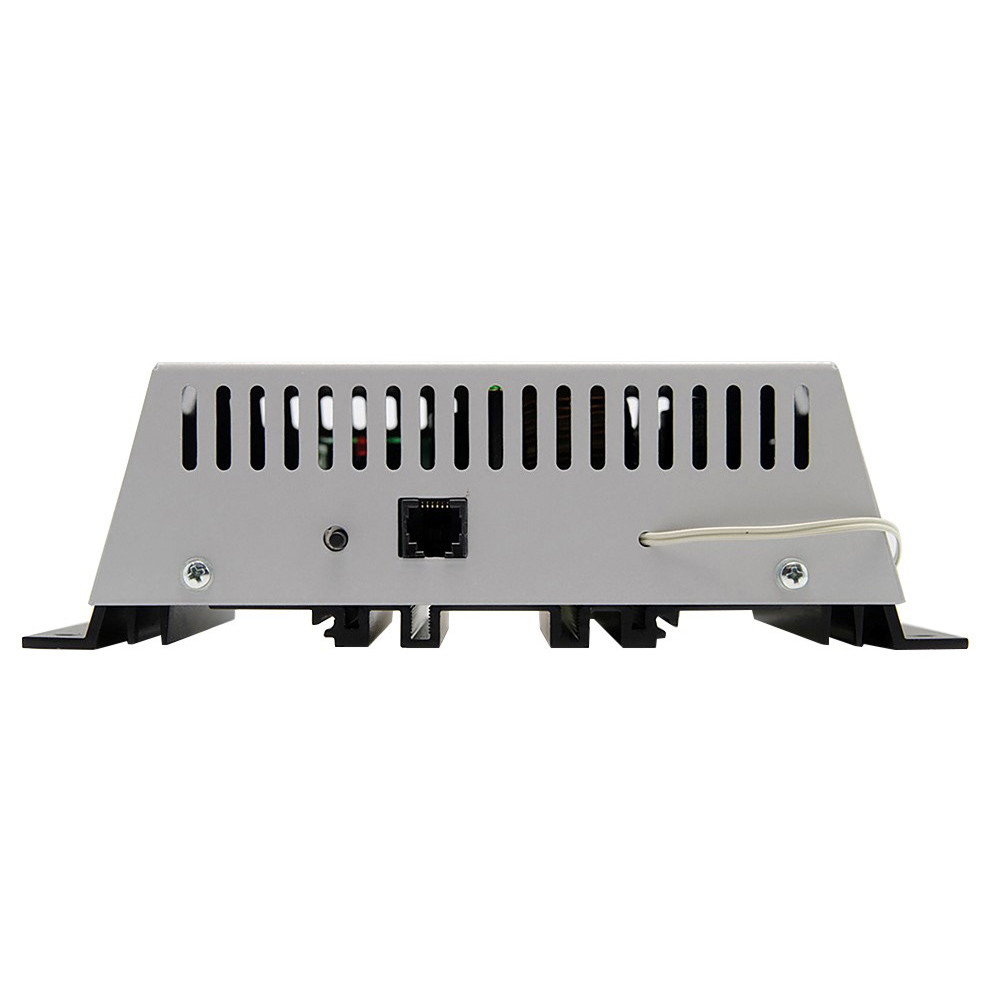

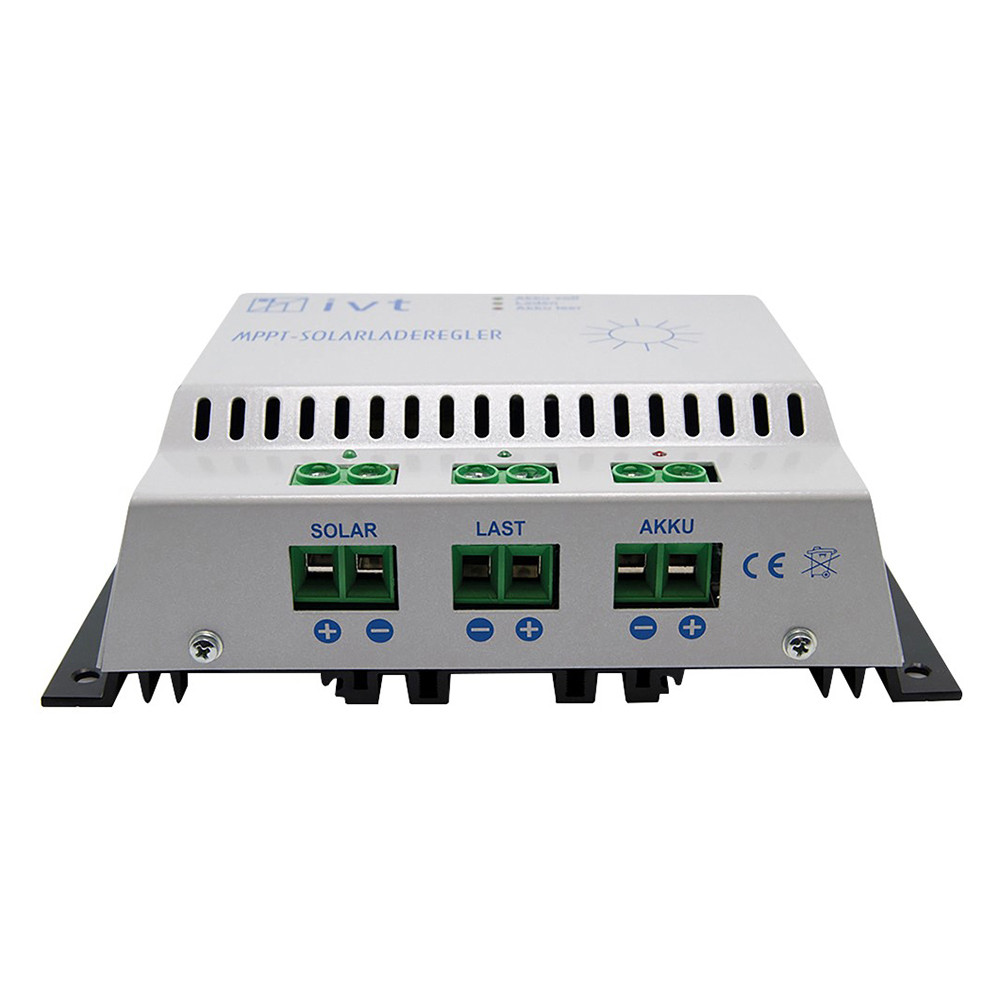

1 Anschluss Solarmodul 2 Anschluss Lastausgang für 12 V/24 V-Verbraucher 3 Anschluss Solar-Batterie 4 Statusanzeige Solar-Batterie 5 Drucktaster für Lastausgang 6 RJ/12 Anschluss für Fernanzeige 7 Externer Temperaturfühler

Umfangreiche Schutzfunktionen

Über den Mikroprozessor werden alle wichtigen Schutzfunktionen wie Überlade- und Tiefentladeschutz vollautomatisch und überwachungsfrei gesteuert. Schutz vor Überladung Ist die Ladeschlussspannung erreicht, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solar-Batterie wird verhindert. Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung Der Tiefentladeschutz mit automatischer Lastabschaltung bzw. Lastzuschaltung sorgt dafür, dass der Solar-Controller den Lastausgang abschaltet, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu. Schutz vor Kurzschluss und Verpolung Die Regler sind mit einer Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt. Bei verpolt angeschlossenem Akku leuchtet die dem Eingang zugehörige LED auf. Schutz vor Überhitzung Die MPPT-Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein. Rückstromsperre Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.

Mehrstufige Ladetechnologie – Perfekt für Blei-Akkus

Das Ladeverfahren ist perfekt auf Blei-Akkus abgestimmt. Die Ladung erfolgt im mehrstufigen Verfahren. 1. Hauptladephase Die Batterie wird bis zu einer Spannung von 14,1 V (28,2 V) mit maximalem Strom geladen. 2. Timerphase Die Batterie wird für mehrere Minuten auf einer Spannung von 14,1 V (28,2 V) gehalten. Die Dauer der Timerphase wird durch die Art, das Alter und die Qualität der Batterie bestimmt. 3. Ladeerhaltungsphase In dieser Phase gibt der Solar-Laderegler Pulse in die Batterie und löst dadurch die gebildeten Sulfatschichten (Desulfatierungsfunktion). Die Batteriespannung wird dabei auf 13,7 V (27,4 V) gehalten. 4. Standby-Phase In dieser Phase fließt kein Ladestrom. Die Spannung der Batterie sinkt langsam ab.

Automatische Temperaturkompensation

Beim Ladevorgang wird über den externen Temperatursensor die herrschende Temperatur ermittelt und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt – eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.

Schaltbarer Lastausgang

Solar Controller der MPPT-Serie verfügen serienmäßig zusätzlich über einen schaltbaren Lastausgang. Der Lastausgang ist manuell per Drucktaster schaltbar. Er ermöglicht es sämtliche Verbraucher, die am Solar-Laderegler angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.

Step-Up-Funktion

Die MPPT-Solar-Laderegler sind mit einer Step-Up-Funktion ausgestattet. Vorteil: Der Solar-Laderegler lädt auch dann, wenn die Solarspannung geringer ist als die Batteriespannung. Hier beträgt der maximale Ladestrom 1 A.

Überwachung und Auswertung per Fernanzeige

Für die Solar-Controller der MPPT-Serie ist als optionales Zubehör eine Fernanzeige erhältlich. Mittels der Fernanzeige für MPPT-Solar-Laderegler können Sie sich während der Laufzeit die aktuellen Betriebsdaten anzeigen lassen. Ferner besteht die Möglichkeit, die Betriebsparameter mit Datum und Uhrzeit als *.txt–Datei auf einer SD-Karte1 zu speichern und ggf. später am PC auszuwerten. Die Datenaufzeichnung erfolgt im 10 Sekunden Takt Datum (DATE) Uhrzeit (TIME) Batteriespannung (U1) Batteriestrom (I1) Solarspannung (Us) Solarstrom (ls) Fernanzeige für MPPT-Solarladeregler Art.-Nr. 200029 Zum Produkt >

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Persönliche Beratung

Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an. Telefon: +49 9622 719910 E-Mail: info@ivt-hirschau.de

Lieferumfang

MPPT-Solar-Controller 10 A Externer Temperaturfühler Bedienungsanleitung in DE, GB, FR, NL
