Hochentwickelte Solar-Laderegler der neuesten Generation Einsatzempfehlungen
Eigenschaften & Funktionen
MPPT-Ladeverfahren – hocheffizient, schnell, batterieschonend
Maximum Power Point Tracker (MPPT) Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen. Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.
Automatische Erkennung der Systemspannung
Die MPPT plus + Solar-Controller sind für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Sie erkennen selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Über den DIP-Schalter besteht die Möglichkeit die Systemspannung manuell einzustellen.
Auswahl des Akku-Typs per DIP-Schalter
Die Solar-Controller sind perfekt ausgelegt für alle Blei-Akku-Typen (Blei-Säure, Blei-Gel, AGM) und LiFePO 4 -Akkus. Eine optimale Abstimmung des Ladeverhaltens auf die verschiedenen Akku-Typen wird durch den DIP-Schalter ermöglicht.
Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.
Stromsparend – Zuschaltbare Standby-Funktion
Per DIP-Schalter kann die Standby-Funktion aktiviert bzw. deaktiviert werden. Bei unzureichender Solarspannung wird der Solar-Laderegler in den Standby-Modus (wenn aktiviert) versetzt. Der Eigenverbrauch des MPPT plus + Ladereglers wird somit um bis zu 80 % reduziert, die angeschlossene Batterie geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.
Schaltbarer Lastausgang
Solar-Controller der MPPT plus + Serie verfügen serienmäßig zusätzlich über einen schaltbaren Lastausgang. Dieser ist manuell per Drucktaster ein- bzw. ausschaltbar.
Mehrstufige Ladetechnologie – Abgestimmt auf den Akku-Typ
Das Ladeverfahren ist perfekt auf den ausgewählten Akku-Typ abgestimmt. Je nach Akku-Typ erfolgt die Ladung in einem zweistufigen bzw. dreistufigen Verfahren. Akku-Typ Systemspannung 12 V Blei-Säure-/ Blei-Gel-Akku Ladestufe 1: Ladeschluss-Spannung 14,1 V Dauer 5 Minuten Ladestufe 2: Ladeschluss-Spannung 13,8 V Dauer unendlich Ladestufe 3: nicht verfügbar Blei-AGM-Akku Ladestufe 1: Ladeschluss-Spannung 14,7 V Dauer 5 Minuten Ladestufe 2: Ladeschluss-Spannung 13,8 V Dauer unendlich Ladestufe 3: nicht verfügbar LiFePO 4 -Akku Ladestufe 1: Ladeschluss-Spannung 14,6 V Dauer 45 Minuten Ladestufe 2: Ladeschluss-Spannung 14,1 V Dauer 90 Minuten Ladestufe 3: Ladeschluss-Spannung 13,8 V Dauer unendlich Akku-Typ Systemspannung 24 V Blei-Säure-/ Blei-Gel-Akku Ladestufe 1: Ladeschluss-Spannung 28,2 V Dauer 5 Minuten Ladestufe 2: Ladeschluss-Spannung 27,6 V Dauer unendlich Ladestufe 3: nicht verfügbar Blei-AGM-Akku Ladestufe 1: Ladeschluss-Spannung 29,4 V Dauer 5 Minuten Ladestufe 2: Ladeschluss-Spannung 27,6 V Dauer unendlich Ladestufe 3: nicht verfügbar LiFePO 4 -Akku Ladestufe 1: Ladeschluss-Spannung 29,2 V Dauer 45 Minuten Ladestufe 2: Ladeschluss-Spannung 28,2 V Dauer 90 Minuten Ladestufe 3: Ladeschluss-Spannung 27,6 V Dauer unendlich
Equalisationsladung für optimale Akkupflege
Zur professionellen Akkupflege bietet der MPPT plus + Solar-Controller für Blei-Akkus die Zusatzfunktion „Equalisationsladung“. Diese kann über den DIP-Schalter aktiviert werden. In diesem Modus wird für 60 Min. mit erhöhter Ladeschluss-Spannung geladen. Vorhandene Sulfatschichten im Akku werden abgebaut und die Lebendsauer des Akkus deutlich erhöht. Vorteile einer Equalisationsladung Gut gepflegte Nass- bzw. Säurebatterien haben eine deutlich längere Lebensdauer. Bei längeren Standzeiten ohne Stromentnahme oder bei tiefentladenen Akkus empfehlen wir eine Nutzung der Funktion „Equalisationsladung“, um evtl. vorhandene, schädliche Sulfatschichten möglichst frühzeitig und vollständig zu lösen.
Steuerung und Überwachung per Fernbedienung oder Webbox-LCD
Die Solar-Controller der MPPT plus + Serie sind optimal auf die IVT Wechselrichter der DSW-Serie abgestimmt. Mithilfe des original IVT-Zubehörs – Fernbedienung (FB-04: kabelgebunden) oder der Webbox-LCD (Computernetzwerk) – lassen sich bis zu 4 Geräte (DSW-Wechselrichter und MPPT plus + Solar-Controller) individuell steuern und überwachen. Individuelle Konfiguration und Auswertung des Solar-Controllers MPPT plus + Mittels der Fernbedienungen bzw. der Webbox-LCD können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen. Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist. Zudem lassen sich die Betriebszeiten des Lastausgangs programmieren. Fernbedienung FB-04, kabelgebunden Art.-Nr. 200051 Zum Produkt > Webbox-LCD, PC-Version Art.-Nr. 200054 Zum Produkt >
Übersichtliches LCD-Display mit Grafiksymbolen

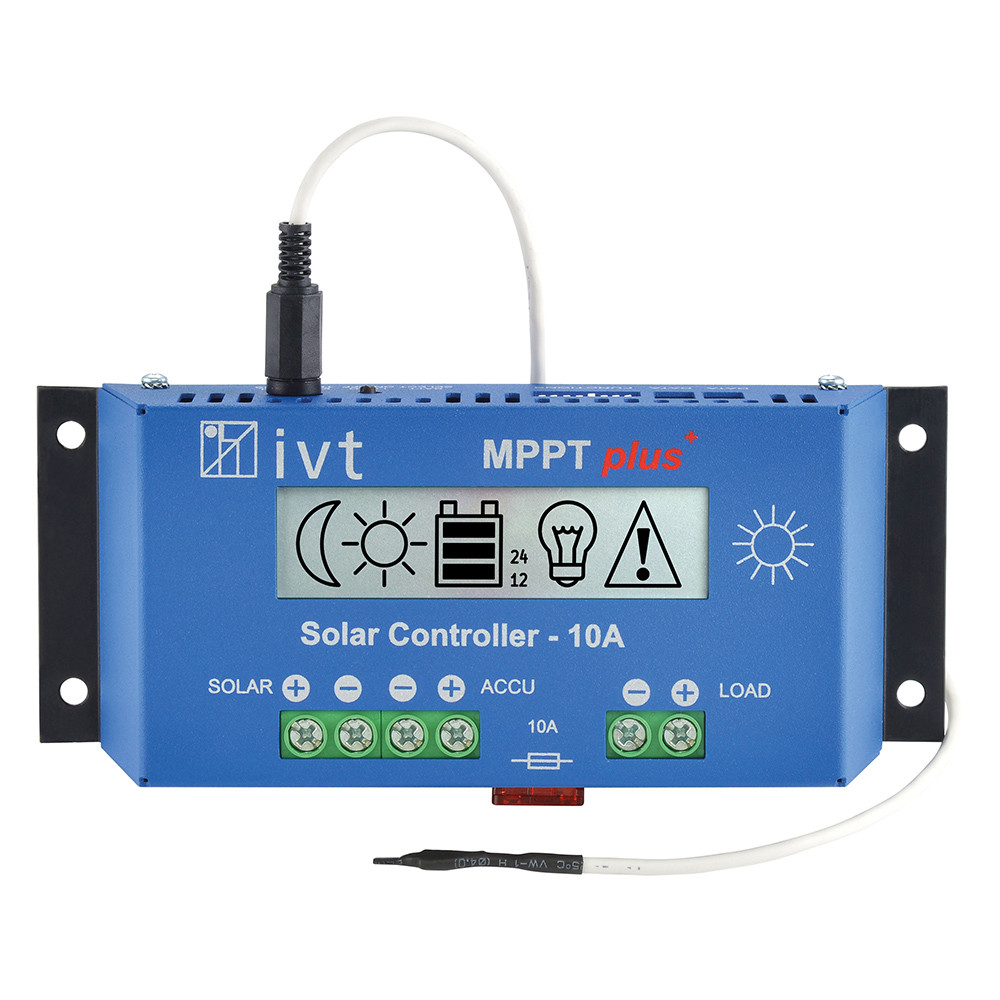

Mithilfe von eindeutigen Grafiksymbolen informiert das gut lesbare und klar strukturierte LCD-Display den Benutzer umfassend über den aktuellen Betriebszustand des Systems. 1 Es liegt keine Solarspannung an/ Gerät im Standby-Modus 2 Es liegt ausreichend Solarspannung an 3 Batteriestatusanzeige 4 Verwendetes Spannungssystem 5 Statusanzeige Lastausgang an/aus 6 Überspannung am Batterieeingang
Anschluss- und Bedienelemente

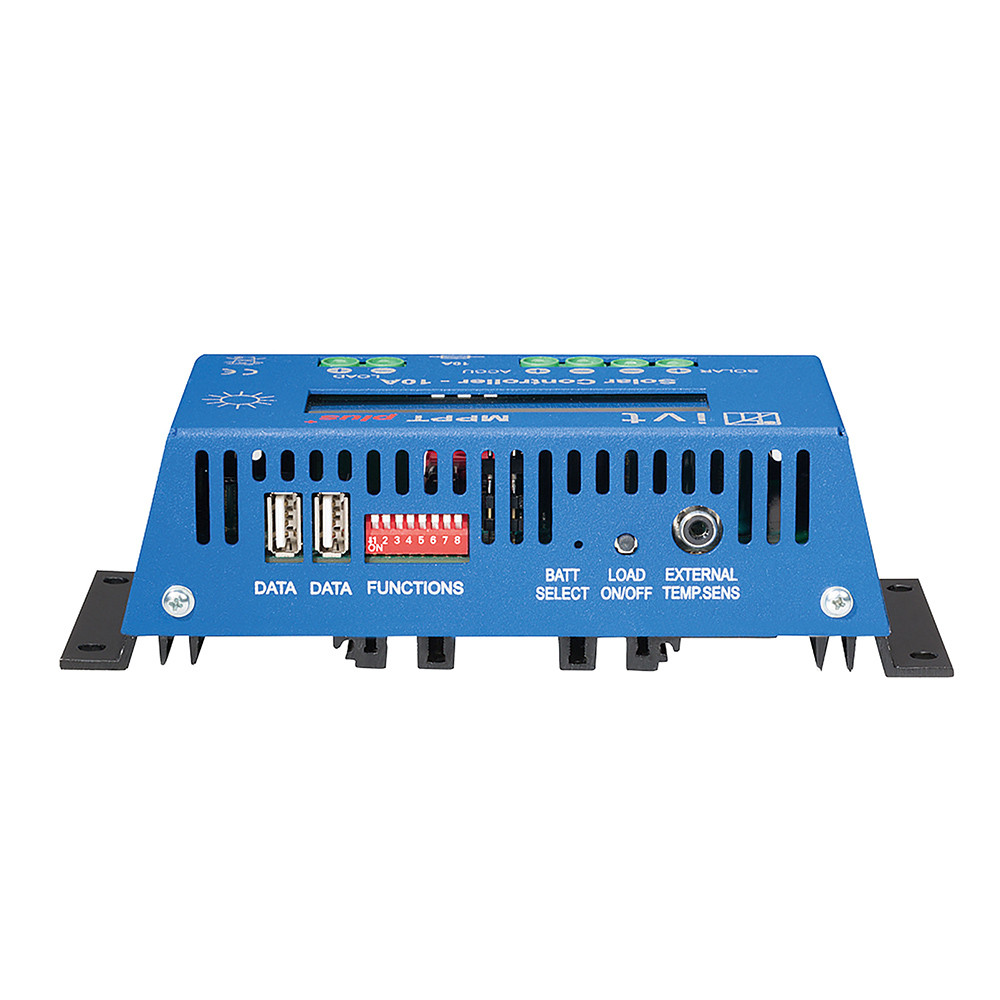

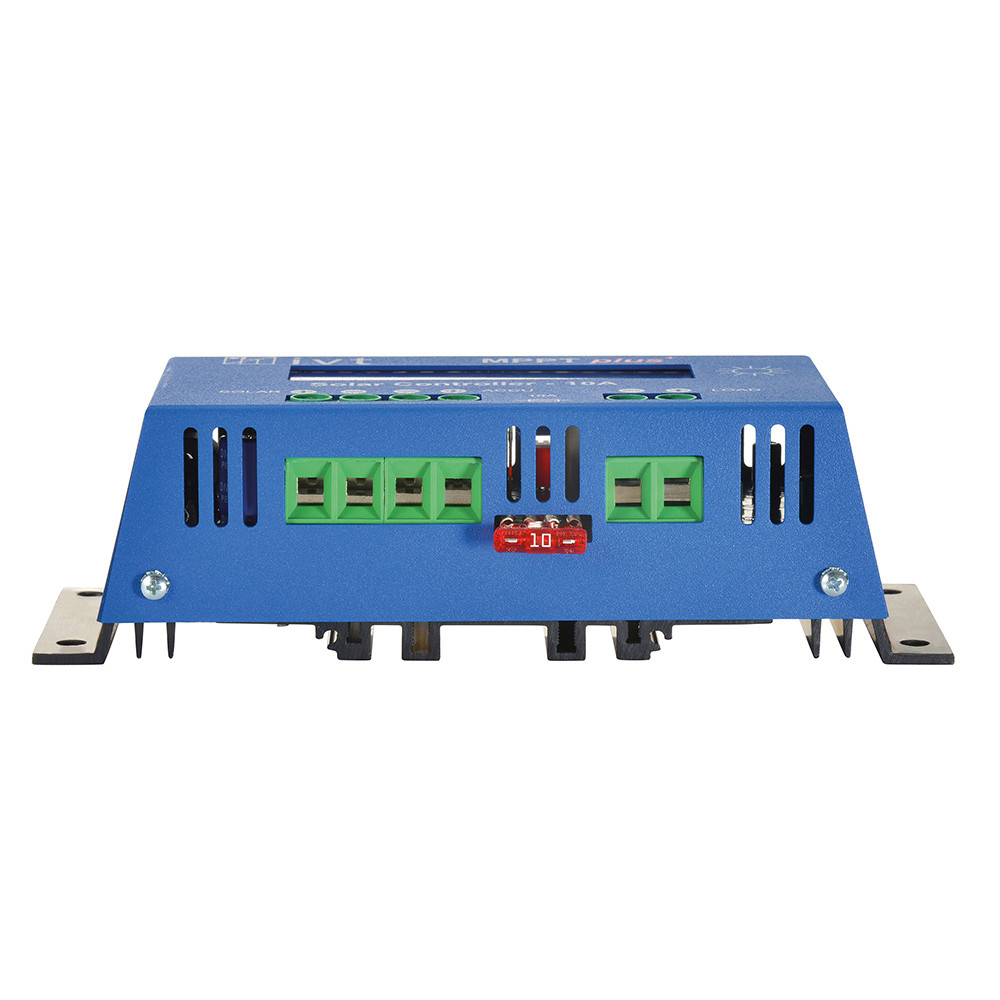

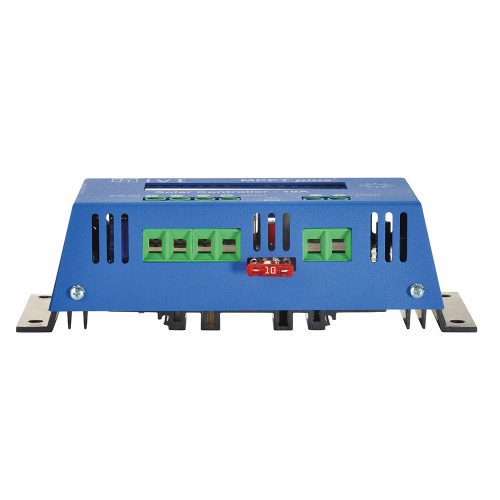

1 2 USB-Anschlüsse für externe Fernbedienung Touchscreen FB-04 oder Webbox-LCD 2 DIP-Schalter zur Funktionsauswahl 3 Manuelle Bestätigung der Batterieauswahl 4 Ein-/Ausschalter für Lastausgang 5 Anschluss für externen Temperatursensor 6 Robustes Metallgehäuse mit Lüftungsschlitzen 7 Anschluss für Solarmodul über Schraubklemme 8 Anschluss für Solarbatterie 9 Auswechselbare Flachsicherung (je nach Modell 10 A, 20 A oder 30 A) 10 Anschluss Lastausgang 11 Massive Metallleisten zur festen Installation
Umfangreiche Schutzfunktionen
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen, wie Überladung, Tiefentladeschutz und Übertemperaturschutz, vollautomatisch gesteuert. Schutz vor Überladung Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solarbatterie wird so verhindert. Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung Der Tiefentladeschutz bewirkt, dass der Solar-Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung unter die Mindestspannung sinkt. Sobald die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu. Schutz vor Überhitzung Die MPPT plus + Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung (> 85 °C) der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein. Schutz vor Kurzschluss und Verpolung Die Regler sind je nach Ausführung mit einer 10 A, 20 A oder 30 A Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt. Rückstromsperre Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.
3 Jahre Hersteller-Garantie
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.
Persönliche Beratung
Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an. Telefon: +49 9622 719910 E-Mail: info@ivt-hirschau.de
Lieferumfang
MPPT plus + Solar-Controller 10 A Externer Temperaturfühler Bedienungsanleitung in DE, GB, FR, NL
Technische Daten
| Parameter | Wert |
|---|
| Akkusystemspannung | 12 V | 24 V |
| Unterstützte Akku-Typen | Blei-Säure, Blei-Gel,Blei-AGM, LiFePO4 |
| Art der Laderegelung | MPPT |
| Max. Modulleistung | 120 W | 240 W |
| Max. Modulspannung | 70 V |
| Max. Modul-/Ladestrom | 10 A |
| Max. Laststrom | 10 A |
| Eigenstromverbrauch, aktiv | 50 mA |
| Eigenstromverbrauch, standby | < 10 mA |
| Sicherung | 10 A |
| Verpolungsschutz Akkueingang | Ja |
| Verpolungsschutz Solareingang | Ja |
| Übertemperaturabschaltung | Ja (> 85 °C) |
| Temperaturfühler | Ja (extern), 1 m |
| Betriebstemperaturbereich | -20 °C bis +60 °C |
| Max. Effizienz | 97 % |
| Gemeinsames Masse Potential(Minuspol) | Ja |
| Schaltbarer Lastausgang | Ja |
| Fernbedienbar* | Ja |
| Anzeige | LCD-Display |
| Gehäuse | Metall |
| Abmessungen (L x B x H) | 190 x 78 x 55 mm |
| Gewicht | 590 g |
| Ladeschlussspannung,Blei-Säure, Blei-Gel | 14,1 V | 28,2 V |
| Ladeschlussspannung,Blei-AGM | 14,7 V | 29,4 V |
| Ladeschlussspannung,LiFePO4 | 14,6 V | 29,2 V |
| Erhaltungsladung,alle Akku-Typen | 13,8 V | 27,6 V |
| Temperaturkompensation,minimal* | 25 mV/K | 50 mV/K |
| Temperaturkompensation,mittel* | 30 mV/K | 60 mV/K |
| Temperaturkompensation,maximal* | 35 mV/K | 70 mV/K |
| Abschaltspannung,Werkseinstellung | 10,5 V | 21 V |
| Abschaltspannung,einstellbarer Bereich* | 10 - 12 V | 20 - 24 V |
| Rücksetzspannung | 12,5 V | 25 V |
