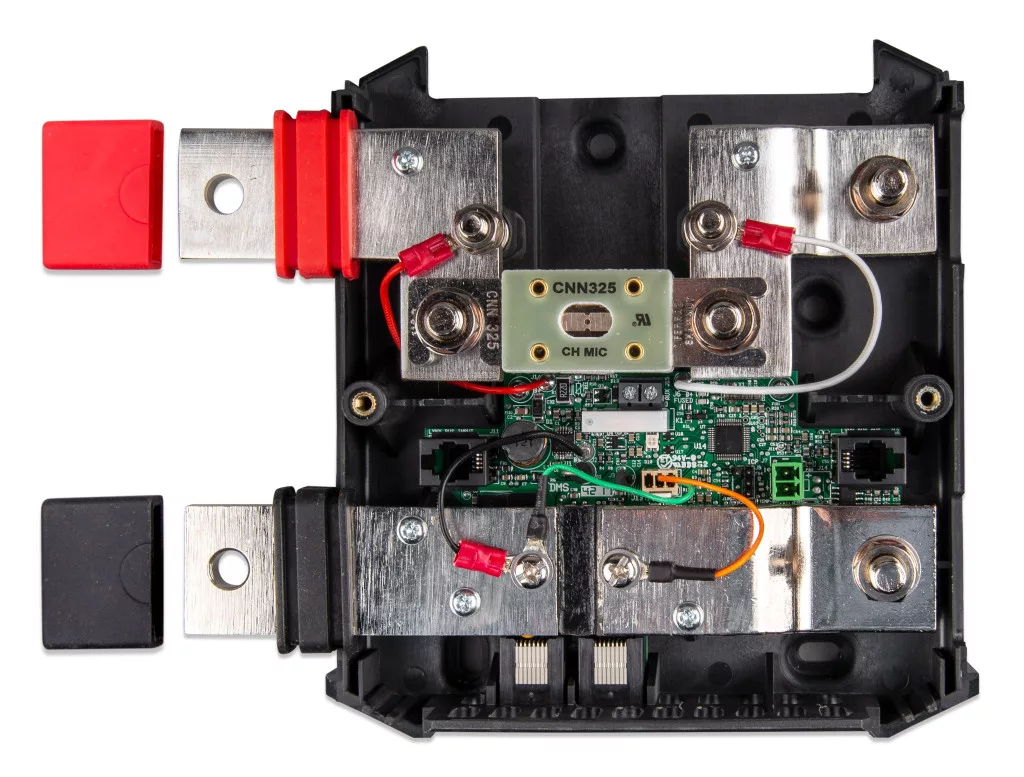

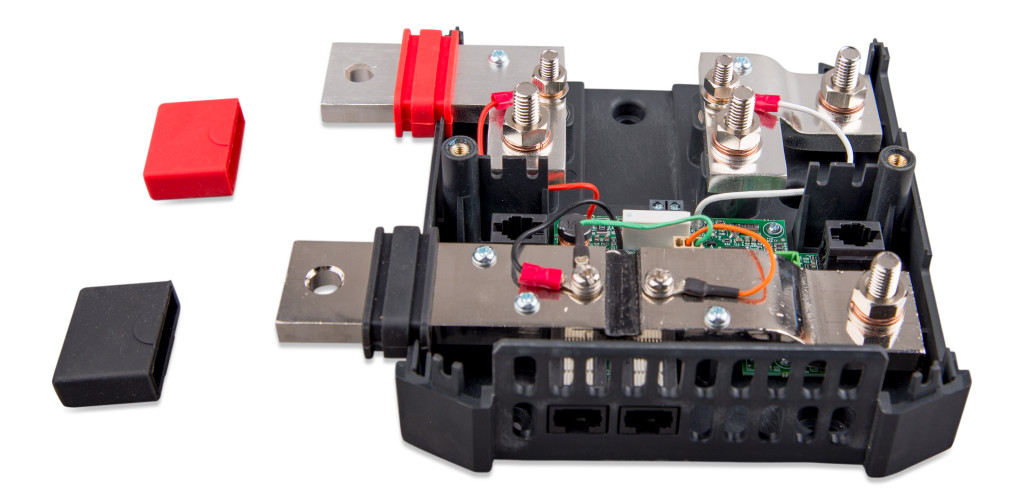

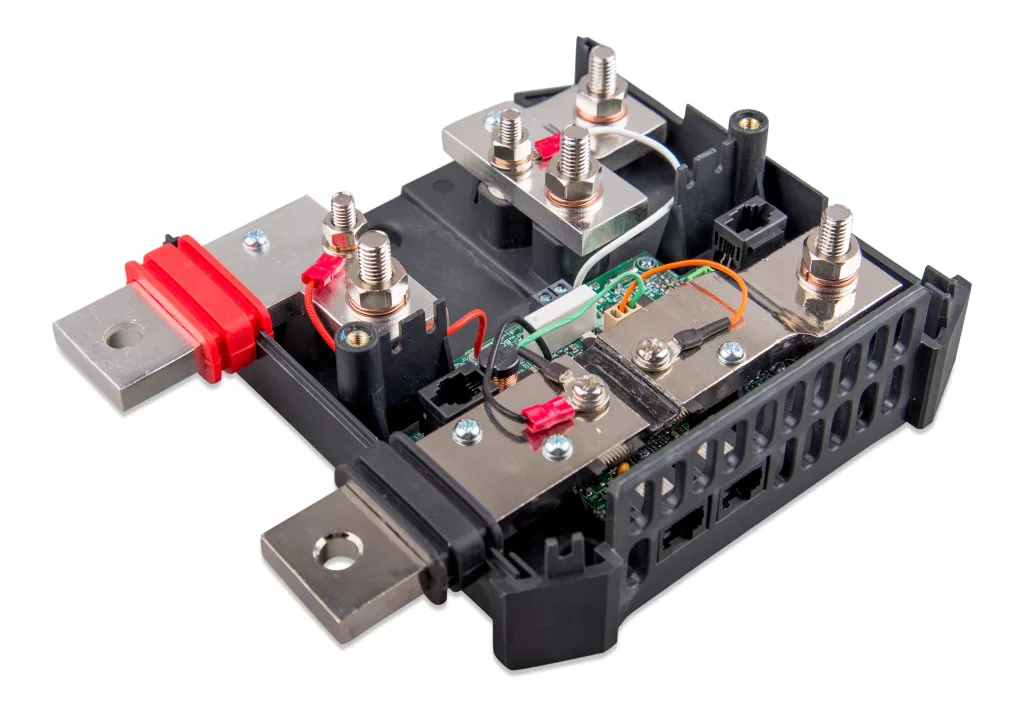

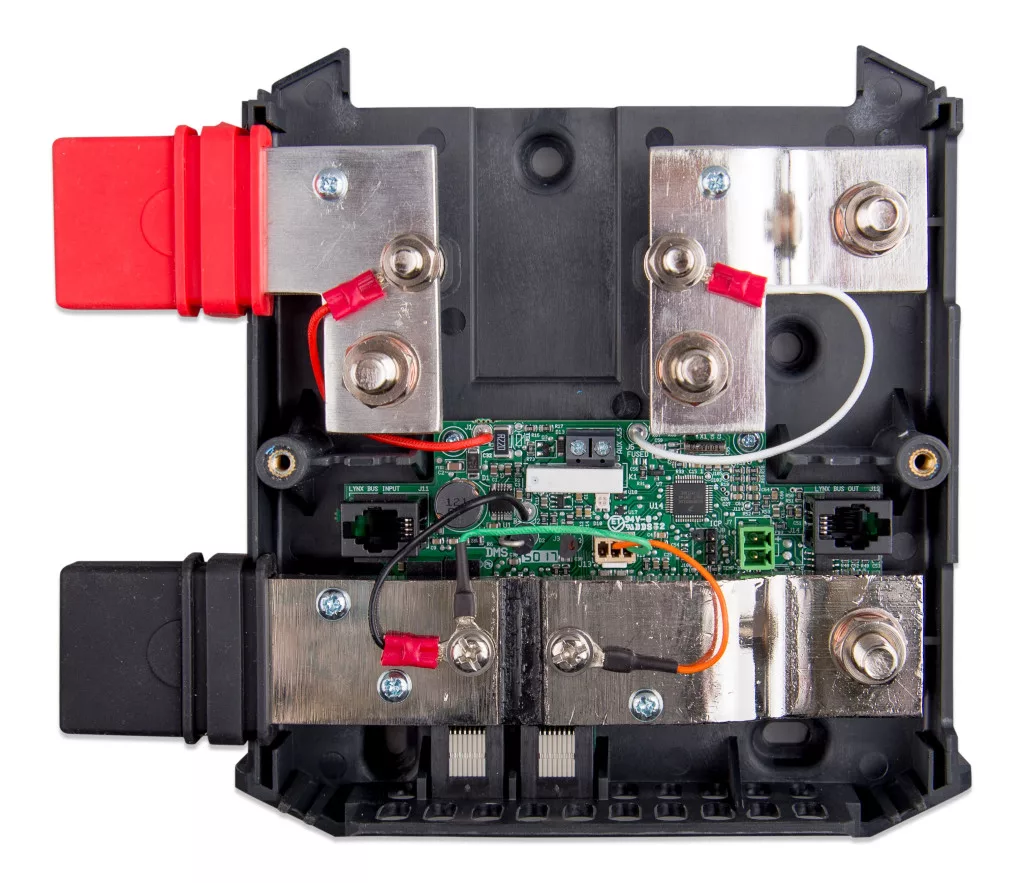

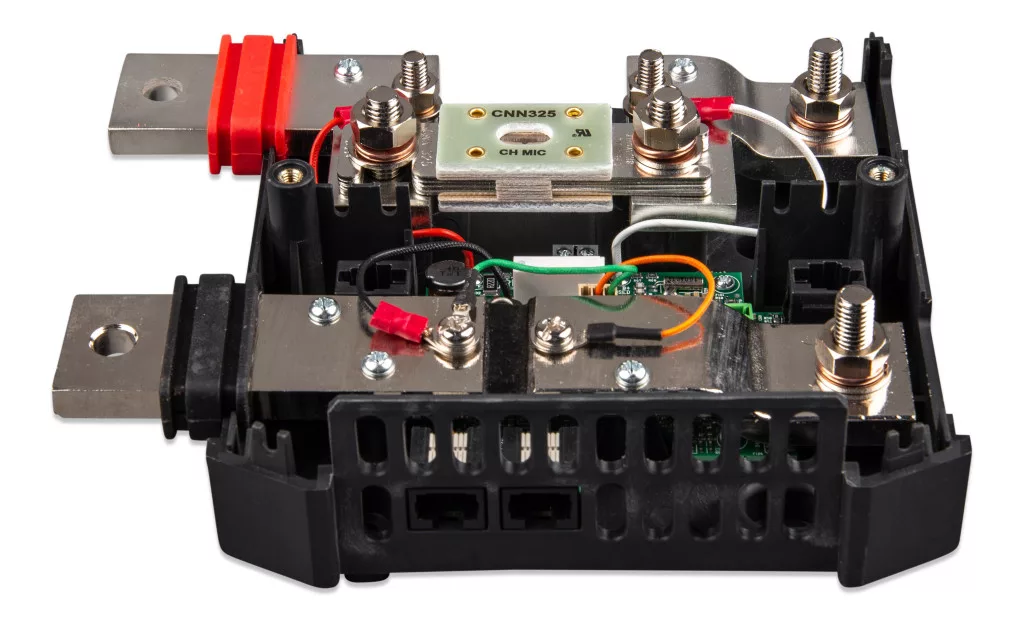

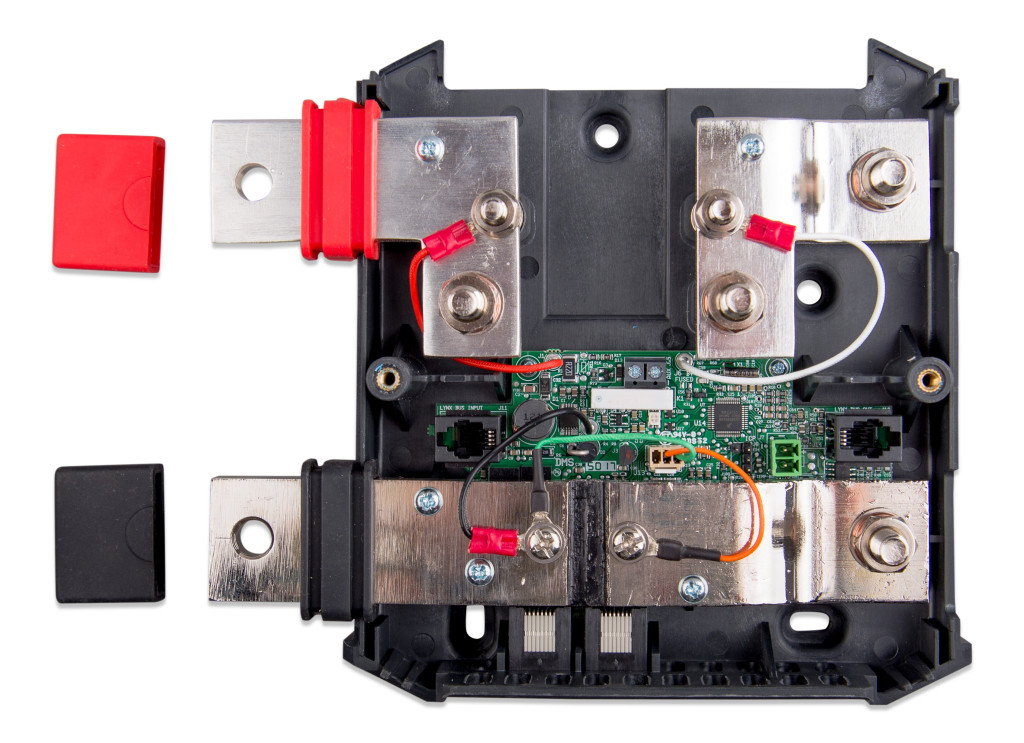

Professionelles Shuntmodul für fortschrittliches Batteriemonitoring
Dieses hochpräzise Shuntmodul wurde für das Victron Energy Lynx-System entwickelt und spielt eine Schlüsselrolle bei der Strom- und Energiemessung des gesamten 12 V, 24 V oder 48 V DC-Systems. Dank seiner integrierten Elektronik und VE.Can-Kommunikation liefert es zuverlässige Daten an das Batteriemonitoringsystem, sodass ein genaues Bild des Ladezustands, des Verbrauchs und des Ladevorgangs der Batterie entsteht.
Hauptfunktionen und Vorteile
- Genaues Messen des Stroms im gesamten DC-System
- Überwachung des Batterieladezustands, der -kapazität und des -zustands
- VE.Can-Kommunikation mit Victron-Steuerungen und -Displays
- Einfache Integration in das Lynx-Verteilungssystem
- Hochwertiger, niederohmiger Shunt für geringe Verluste
- Zuverlässiger Betrieb in Solar- und Bootsstromversorgungssystemen
Wie funktioniert das Shuntmodul?
Der Shunt ist ein sehr niederohmiger Widerstand, durch den der gesamte DC-Stromkreis fließt. Durch die Messung des Spannungsabfalls kann die Stromstärke im System berechnet werden. Die integrierte Elektronik misst kontinuierlich:
- den in die und aus der Batterie fließenden Strom
- die momentane Spannung
- die verbrauchte und zurückgeladene Energiemenge (Ah, Wh)
Aus diesen Daten erstellt das System genaue Informationen zur Batteriemonitoring, wie z. B. die verbleibende Kapazität, den Ladezustand in Prozent und die voraussichtliche Betriebszeit bei aktueller Last.
Ideale Anwendungsbereiche
- Stromversorgung von Wohnmobilen und Wohnwagen
- Bordnetze von Segel- und Motorbooten
- Inselbetriebssysteme mit Solarenergie
- Notstrom- und Backup-Systeme
- Industrielle DC-Verteiler und Batteriespeicher
Kompatibilität und Systemintegration
Das Shuntmodul funktioniert als Teil des Lynx-Verteilungssystems und verbindet sich über VE.Can-Kommunikation mit Victron-Steuerungen und -Displays, wie z. B.:
- GX-Überwachungsgeräte (z. B. Cerbo GX)
- VRM-Online-Portal für Fernüberwachung
- Displays und Monitore (z. B. berührungsempfindliche VE.Can-kompatible Panels)
Das System überträgt die gemessenen Daten in Echtzeit, sodass die gesamte DC-Stromversorgung auf einer einzigen Benutzeroberfläche überwacht werden kann: Batterie, Solarladung, Wechselrichter/Umrichter und Verbraucher.
Genaues Batteriemonitoring für eine längere Lebensdauer
Zuverlässiges Batteriemonitoring ist nicht nur eine Komfortfunktion, sondern einer der Schlüssel zur Lebensdauer der Batterien. Mit dem Shuntmodul:
- kann der Ladezustand der Batterie (SOC) verfolgt werden
- kann Tiefentladung und Überlastung vermieden werden
- können die Ladeprofile optimal eingestellt werden
- können Überlastungen und fehlerhafte Verbraucher rechtzeitig erkannt werden
Vorteile gegenüber herkömmlichen Ampere-Stunden-Zählern
- Integrierte Systemüberwachung: nicht nur ein separates Messgerät, sondern ein Modul, das in das gesamte Lynx DC-Verteilungssystem integriert ist.
- VE.Can-Datenkommunikation: zuverlässige, hochgeschwindigkeits Verbindung zu Victron-Steuerungen und -Monitoren.
- Echtzeit-Energiedaten: Strom, Spannung, Leistung, Energieverbrauch und Ladeinformationen an einem Ort.
- Flexible Systemerweiterung: einfach mit weiteren Modulen, Batterien und Wechselrichtern integrierbar.
Typische Struktur in einem Lynx-basierten DC-System
In einem modernen, solarbetriebenen oder maritimen DC-Energieversorgungssystem arbeitet das Shuntmodul zusammen mit den folgenden Komponenten:
- Batteriebank (LiFePO4, AGM oder andere Blei-Säure-Batterien)
- Lynx-Verteilermodule (Verteiler, Sicherungshalter, Schalter)
- Solar-Laderegler und/oder Netzladegerät
- Wechselrichter/Batterieladegerät-Kombination
- GX-Überwachungsgerät, das das VE.Can-Netzwerk verwaltet
Der Shunt wird in den gesamten Batteriekreis integriert, sodass jeder eingehende und ausgehende Strom gemessen werden kann, unabhängig davon, ob die Last aus einem Solarsystem, einem Wechselrichter oder anderen DC-Verbrauchern stammt.
Installation und Verkabelung – wichtige Hinweise
Für einen ordnungsgemäßen und sicheren Betrieb sollten bei der Installation folgende Punkte beachtet werden:
- Der Shunt sollte immer in den negativen Draht der Batterie integriert werden.
- Alle Lasten und Ladegeräte des DC-Systems sollten über den Shunt angeschlossen werden.
- Stellen Sie sicher, dass die Verkabelung die richtige Querschnittsfläche hat und die Verbindungen zuverlässig sind.
- Das VE.Can-Kommunikationskabel sollte gemäß den Richtlinien des Victron-Systems angeschlossen werden.
- Bei der ersten Inbetriebnahme müssen die Batteriekapazität und die Grunddaten im Controller eingestellt werden.
Warum ist VE.Can-basierte Energieüberwachung vorteilhaft?
Das VE.Can-Kommunikationssystem wurde speziell für Mehrgeräte-Energieversorgungssysteme entwickelt. Vorteile sind:
- stabile, industrielle CAN-Bus-basierte Datenübertragung
- Kommunikation mehrerer Geräte über ein Kabel
- einfache Netzwerk-Erweiterung durch Hinzufügen weiterer Module
- komplexe Energiemanagementfunktionen in Kombination mit GX-Geräten
Dank dieser Eigenschaften können die vom Shunt gemessenen Daten nicht nur angezeigt, sondern auch aktiv zur Optimierung des Systems verwendet werden, z. B. für automatisches Generatorstart, Lastmanagement oder Energieverteilung.
Zuverlässigkeit und Qualität für langfristige Planung
Die Victron-Produkte sind für industrielle und mobile Anwendungen konzipiert, bei denen Zuverlässigkeit oberste Priorität hat. Das Shuntmodul:
- ist robust gebaut und vibrationsfest, sodass es sicher in Fahrzeugen und Booten eingesetzt werden kann
- hat einen minimalen Eigenverbrauch
- stellt langfristig stabile Messungen sicher
- wird durch Victron-Dokumentationen und Software-Updates unterstützt
Für wen ist dieses Shuntmodul geeignet?
Dieses Shuntmodul ist die ideale Wahl für alle, die:
- ein anspruchsvolleres Solar- oder Bordstromversorgungssystem aufbauen
- genaues Batteriemonitoring wünschen
- Victron Lynx DC-Verteiler und VE.Can-Kommunikation verwenden oder planen
- Wert auf die Optimierung des Energieverbrauchs und die zuverlässige Betriebszeit legen
Zusammenfassung
Das betreffende Shuntmodul ist ein Schlüsselbestandteil jedes modernen, Victron-basierten DC-Energieversorgungssystems. Damit erhalten Sie detaillierte und präzise Informationen über den Betrieb des gesamten Batteriesystems, können den Energieverbrauch optimieren, die Lebensdauer Ihrer Batterien verlängern und ein zuverlässiges, transparentes Energiemanagement in Wohnmobilen, Booten oder solarbetriebenen Inselanlagen realisieren. Die VE.Can-Kommunikation, die Lynx-Kompatibilität und die hochpräzise Strommessung bieten zusammen ein professionelles Niveau der Energieüberwachung, egal ob für den Heim- oder mobilen Einsatz.
