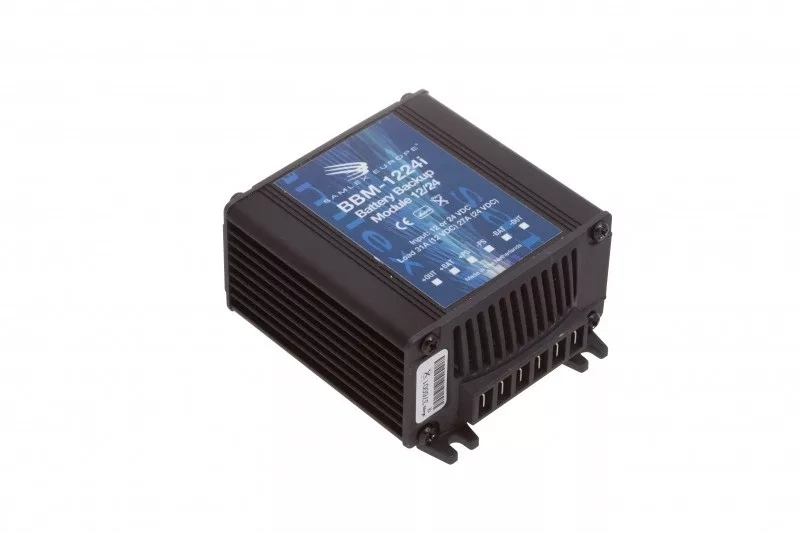

Samlex BBM-1224i akkumulátoros tartalékáram- és töltésvezérlő modul

A BBM-1224i biztosítja, hogy a csatlakoztatott fogyasztó mindig megfelelő áramot és feszültséget kapjon, egyúttal megakadályozza az akkumulátor túlzott kisütését. Tápegység jelenlétében a fogyasztót és az akkumulátor töltését a tápegység látja el. Kieséskor a fogyasztó azonnal az akkumulátorról kap energiát; 100 ms után a relé megkerüli a belső diódákat. A tápegység visszatérésekor a relé 1 perc késleltetéssel kapcsol vissza, hogy elkerülje a ki-be kapcsolgatást.

Bekötés

1. A fogyasztó pozitív vezetékét az OUT+, negatív vezetékét a modul egyik negatív kapcsához kell csatlakoztatni.
2. Az akkumulátor pozitív vezetéke a BAT+, negatív vezetéke a modul egyik negatív kapcsára kerül.
3. A tápegység pozitív vezetékét a PS+, negatív vezetékét a modul egyik negatív kapcsához kell kötni.

Biztonsági figyelmeztetések

• A bekötést csak akkumulátoros rendszerekre vonatkozó előírásokat ismerő szakember végezheti.
• Megfelelő minőségű csatlakozókat és kellő keresztmetszetű vezetéket kell használni.
• Minden ágat biztosítékkal kell védeni; az akkumulátor pozitív és negatív kapcsa közötti rövidzár súlyos kárt okozhat.
• A modult éghető vagy könnyen gyulladó anyagoktól távol kell elhelyezni.
• A tápegységnek legalább a fogyasztó áramigényét biztosítania kell; gyengébb tápegységnél a relé ismételten ki- és bekapcsolhat.

Részletes műszaki adatok

Rendszerfeszültség	12/24 V DC, automatikus felismeréssel
Bemeneti feszültség	13,8 V DC (12 V-os rendszer) / 27,6 V DC (24 V-os rendszer)
Legnagyobb bemeneti áram a tápegység felől (PS)	35 A
Fogyasztó felé folyó áram (OUT)	legfeljebb 31 A (12 V) / 27 A (24 V)
Akkumulátor felé folyó áram (BAT)	legfeljebb 4 A (12 V) / 8 A (24 V)
Töltőáram a hátsó késes biztosíték eltávolításakor	legfeljebb 2 A (12 V) / 4 A (24 V)
Nyugalmi áramfelvétel terhelés nélkül	140 mA 13,8 V-on / 74 mA 27,6 V-on
Feszültségesés a tápegység- vagy akkumulátorágtól a fogyasztóig	±50 mV 20 A-nél
Átkapcsolás tápegységről akkumulátorra	tápellátási megszakítás nélkül
Relé átkapcsolása tápegység-kiesés után	100 ms
Visszakapcsolási késleltetés a tápegység helyreállásakor	1 perc

Az adatok és a bekötési sorrend a Samlex hivatalos BBM-1224i használati útmutatójából származnak.

Daten

Marke:

Samlex Europe

EAN:

8718013581554

Spannung:

12/24 V DC

Benutzerhandbuch:

https://samlex.com/wp-content/uploads/2026/06/Manual-BBM1224i-EN_DU_FR_NL-110626.pdf

Eingangsspannungsbereich:

13, 8 V DC (12 V-os rendszer); 27, 6 V DC (24 V-os rendszer)

Ausgangsspannung:

13,8 V DC / 27,6 V DC; feszültségesés ±50 mV 20 A-nél

Website:

https://samlex.com/wp-content/uploads/2026/06/Manu...
