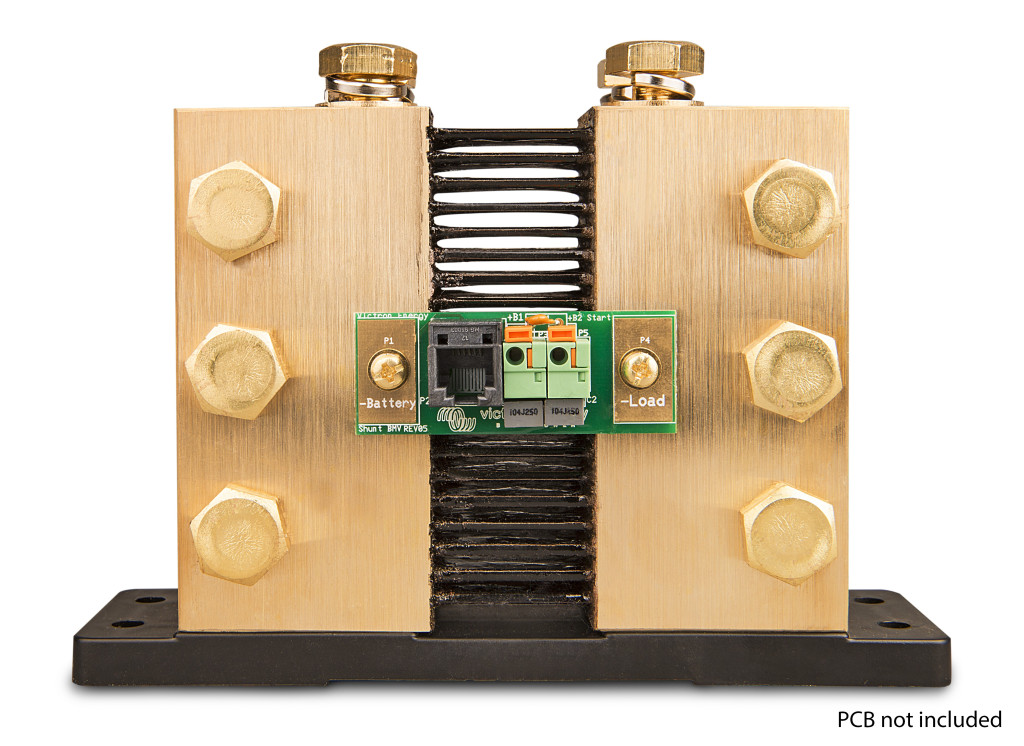

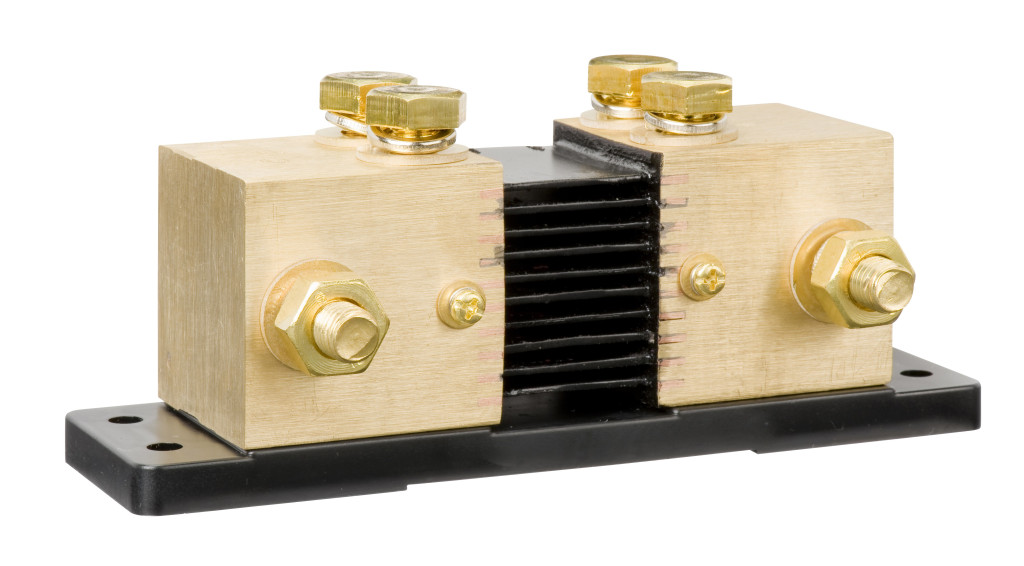

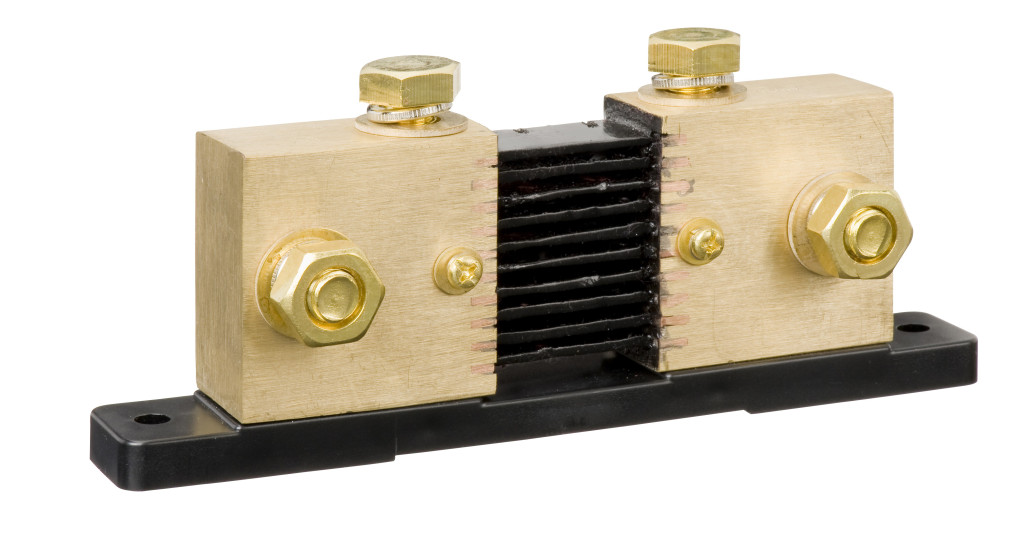

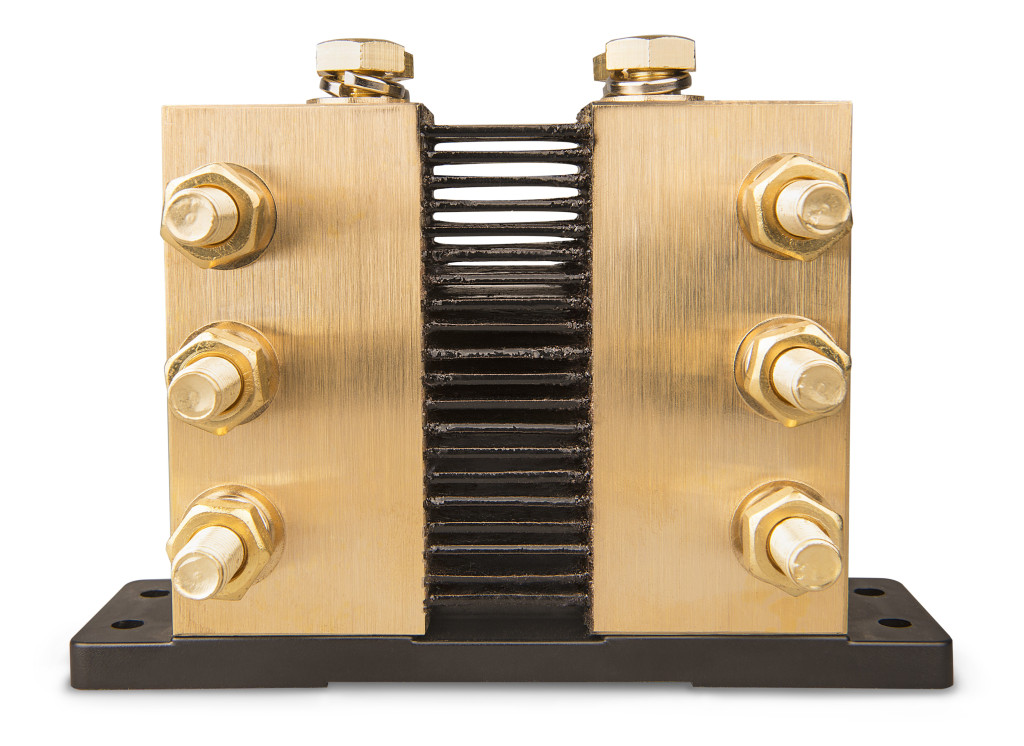

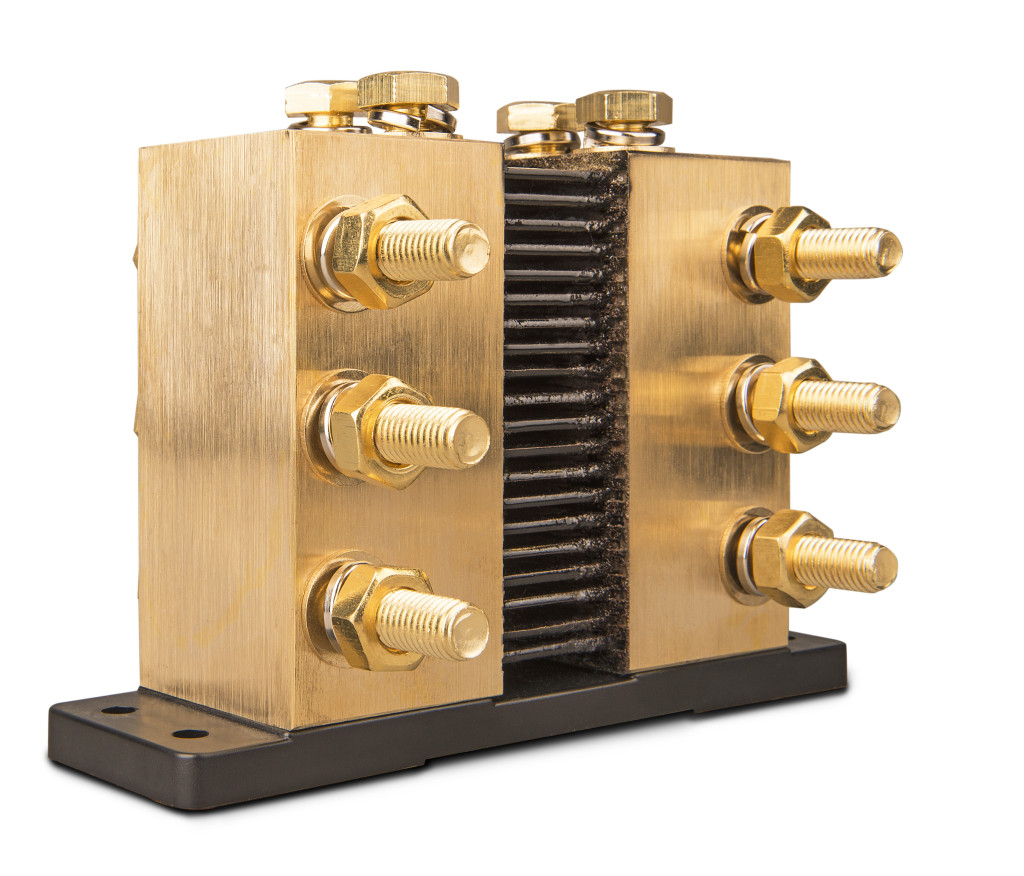

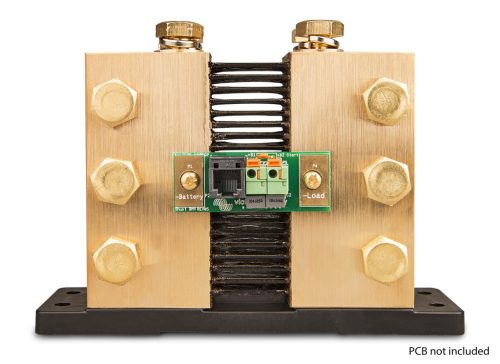

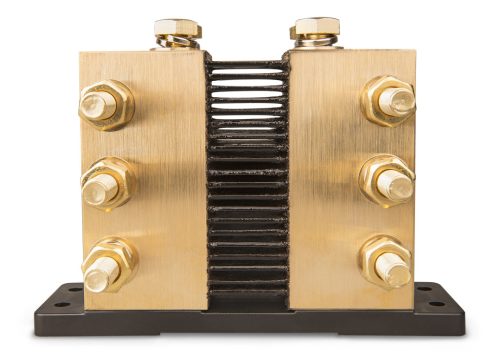

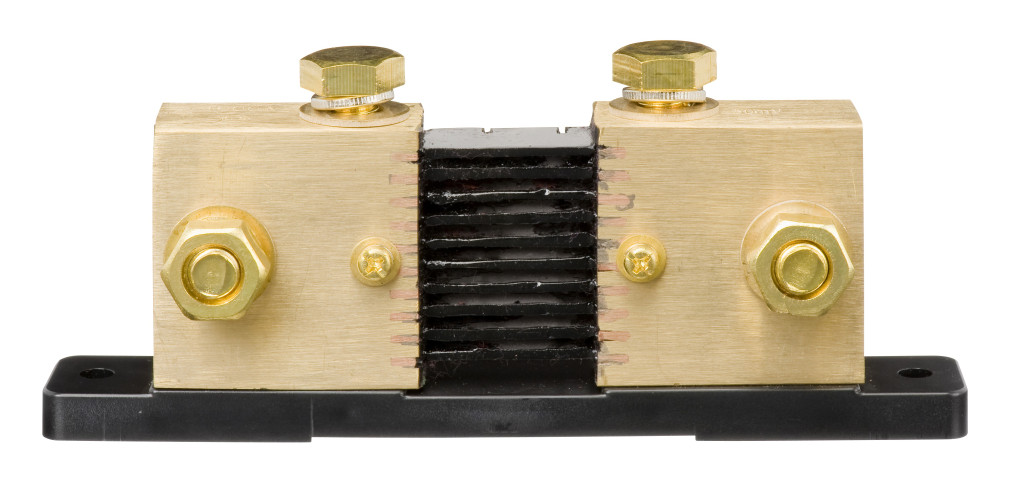

Professionelle Strommessung bis 500A, präziser Spannungsabfall

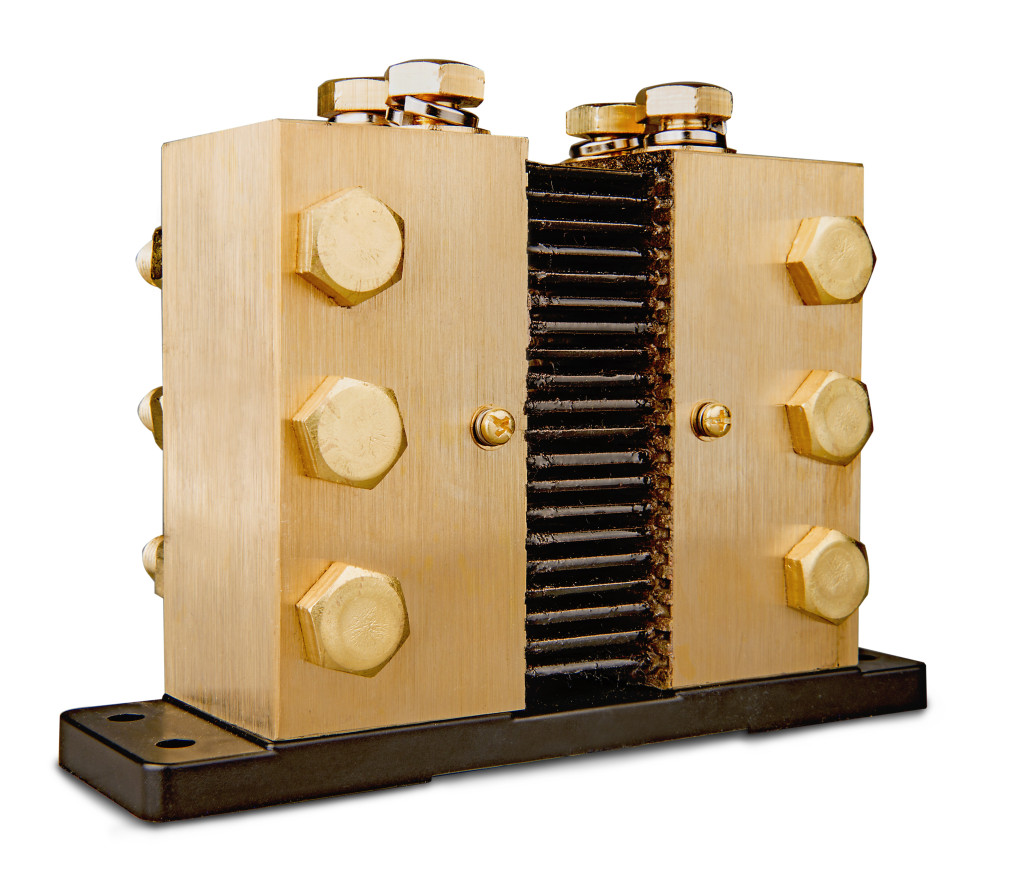

Dieser Victron Energy Shunt ist die ideale Lösung für die präzise Strom- und Leistungsmessung in DC-Stromkreisen. Die Nennstrombelastbarkeit von 500 A und der zugehörige Spannungsabfall von 50 mV ermöglichen eine äußerst präzise Überwachung der Lade-, Entlade- und Energieverbrauchsprozesse der verwendeten Batterien in Ihrem System. Er kann in Wohnmobilen, Booten, Solarsystemen, Off-Grid-Installationen und überall dort eingesetzt werden, wo zuverlässige DC-Strommessung erforderlich ist.
Hauptmerkmale und Vorteile
- Maximale Strombelastbarkeit: 500 A bei kontinuierlicher Belastung
- Spannungsabfall: 50 mV bei Nennstrom
- Präzise DC-Strommessung für Batterien und Wechselrichter
- Kompatibel mit Batteriemonitoren und Messgeräten
- Robuste, industrielle Ausführung für langfristige Nutzung
- Niedriger Spannungsabfall, minimaler Verlust im System
Wie funktioniert der Shunt-Widerstand?
Der Shunt ist ein sehr niederohmiger, für hohe Ströme ausgelegter Bauteil, der in den negativen Zweig der Batterie eingebaut wird. Wenn Strom durch ihn fließt, entsteht ein kleiner, aber gut messbarer Spannungsabfall (hier 50 mV bei 500 A). Dieser Spannungsabfall wird von einem Batteriemonitor, Messgerät oder Energiemanagementsystem ausgelesen und daraus berechnet:
- den aktuellen Stromverbrauch (A),
- die momentane Leistung (W),
- die Menge an verbrauchter oder geladener Energie (Ah, Wh),
- den Ladezustand der Batterie (SOC).
Anwendungsbereiche
Der 500 A / 50 mV Shunt ist ideal für jedes Hochstrom-DC-System, in dem präzise Energieüberwachung erforderlich ist. Häufige Anwendungsbereiche:
- Wohnmobile, Wohnbusse, Campingfahrzeuge mit Bordbatterien,
- Segel- und Motorboote, Yachten mit Bordnetz,
- Solarsysteme, Off-Grid-Systeme, netzunabhängige Wechselrichter,
- Industrielle DC-Netzteile, Batteriebänke, UPS-Systeme,
- Energiespeichersysteme (ESS), hybride Energieversorgung.
Warum ist präzise Batteriemonitoring wichtig?
In modernen DC-Energieversorgungssystemen, in denen mehrere Verbraucher, Ladegeräte und Energiequellen (z. B. Solarmodule, Generator oder Netzladegerät) zusammenarbeiten, ist zuverlässige Batteriemonitoring von entscheidender Bedeutung. Mit dem Shunt:
- erhalten Sie ein genaues Bild über den Stromverbrauch der Verbraucher und den Strom der Ladegeräte.
- können Sie leicht überprüfen, wie stark die Batterie und Ihr Netzwerk belastet werden.
- können Sie Ihr Solarsystem und Ihren Wechselrichter für einen effizienteren Betrieb optimieren.
- können Sie Überlastungen und vorzeitigen Verschleiß der Batterie vermeiden.
Kompatibilität mit Batteriemonitoren
Dieser Shunt wurde speziell für Batteriemonitoren und Energiemessgeräte entwickelt, die einen Nennspannungsabfall von 50 mV an ihrem Messanschluss erwarten. Die Kalibrierung der Messgeräte basiert in der Regel auf dem Verhältnis von 500 A / 50 mV, sodass die Integration in das System einfach und schnell erfolgt. Die Spannungsmesskabel sollten direkt an die kleinen Schraubklemmen des Shunts angeschlossen werden, während die großen Schrauben für den Anschluss der Stromführenden Kabel verwendet werden.
Einfache Verkabelung und sichere Nutzung
Die Verkabelung des Shunts ist klar:
- Schließen Sie eine Seite direkt an den negativen Pol der Batterie an.
- Schließen Sie auf der anderen Seite alle negativen Verbraucherzweige und Ladegeräte an.
- Verbinden Sie das Messgerät oder den Batteriemonitor mit den kleinen Schraubklemmen, unter Beachtung der richtigen Polarität.
Der Shunt misst somit den gesamten Strom, der durch den negativen Zweig des gesamten Systems fließt. Es ist wichtig, die Hochstromanschlüsse mit Kabeln in geeigneter Größe und gut angezogenen Schrauben zu gestalten, um einen geringen Übergangswiderstand und einen zuverlässigen Betrieb zu gewährleisten.
Technische Vorteile und Langlebigkeit
Die kompakte, massive Bauweise des Widerstands und die für hohe Ströme ausgelegten Anschlussstellen garantieren langfristige Stabilität. Dank der genauen Fertigungstoleranzen ist der Spannungsabfall von 50 mV äußerst reproduzierbar, was für die Messgenauigkeit entscheidend ist. Hochwertige Materialien widerstehen Wärmebelastungen und Vibrationen, sodass sie auch in mobilen Systemen (Wohnmobile, Boote) zuverlässig eingesetzt werden können.
Tipps für lange Lebensdauer und zuverlässige Messung
- Verwenden Sie immer Kabel in geeigneter Größe und guter Qualität.
- Überprüfen Sie regelmäßig die Festigkeit der Schraubverbindungen, insbesondere in Hochstromsystemen.
- Vermeiden Sie, dass der Shunt Feuchtigkeit oder Korrosion ausgesetzt wird.
- Halten Sie die Messleitungen, wenn möglich, von starken Störquellen und Hochstromkabeln fern.
- Kalibrieren oder überprüfen Sie das Messgerät, wenn Sie verdächtige Abweichungen feststellen.
Ideale Wahl für Solarsysteme und Off-Grid-Anwendungen
Wenn Sie ein Solarsystem, einen Wechselrichter oder eine Off-Grid-Energieversorgungslösung verwenden, ist präzise Batteriemonitoring nahezu unerlässlich. Dieser Shunt bietet eine zuverlässige Grundlage für die Messung des Energieverbrauchs und der -produktion, sodass Sie genauer sehen können:
- wieviel Energie die Solarmodule erzeugen,
- wieviel Strom der Wechselrichter und die DC-Verbraucher ziehen,
- wann es sinnvoll ist, zusätzliches Laden oder einen Generator zu verwenden.
Die detaillierte Energieüberwachung hilft, das System zu optimieren, den unnötigen Verbrauch zu reduzieren und die Zuverlässigkeit der gesamten Energieversorgung zu erhöhen.
Zusammenfassung
Der 500 A / 50 mV Shunt ist eine stabile, präzise und langfristig zuverlässige Lösung für jedes DC-System, in dem präzise Strom- und Leistungsmessung wichtig ist. Ob für maritime, Wohnmobil-, Solar- oder industrielle Anwendungen, dieses Bauteil ist ein Schlüsselbestandteil für effektives Batteriemonitoring und Energieüberwachung.
