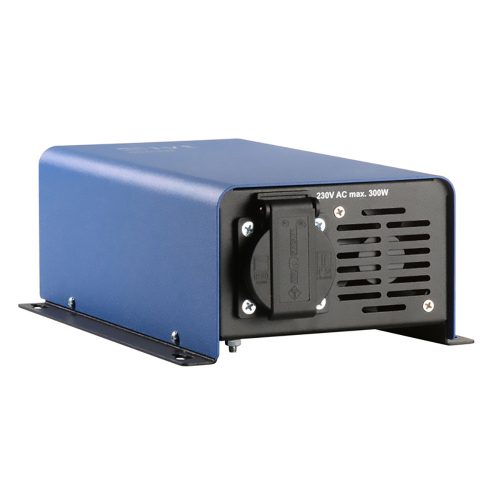

Az IVT DSW-300 digitális szinusz inverter megbízható áramellátást biztosít tiszta szinusz hullámú váltóárammal, így ideális választás érzékeny elektronikai eszközök számára. A galvanikus leválasztás és a dinamikus mélykisütés védelem garantálja a biztonságos működést, míg a csúcsteljesítmény akár 600 W is lehet.
Főbb jellemzők
- Tiszta szinusz hullám - biztonságos minden érzékeny elektronikai eszközhöz
- 300 W folyamatos teljesítmény - akár 600 W csúcsteljesítmény
- Galvanikus leválasztás az input és output szakasz között
- Dinamikus mélykisütés védelem
- Választható energiatakarékos funkciók: készenlét, alvás
- 230 V földelt aljzat
- 5 V USB aljzat alaptartozékként
- Hőmérséklet- és teljesítményvezérelt ventilátor
- Könnyű és erőteljes kivitel
- Masszív fém ház
- Távkapcsoló: Egyéni vezérlés és akár 4 egység felügyelete
- 3 év gyártói garancia
Részletes leírás funkciónként
A mikroprocesszor-vezérelt elektronika biztosítja a megbízható és hatékony működést. Az inverter alkalmas állandó telepítésre járművekben, és E-tanúsítvánnyal rendelkezik. A különféle védelmi funkciók, mint például a túlfeszültség elleni védelem, garantálják a hosszú élettartamot és a biztonságot.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 12 V |
| Feszültségtartomány DC | 11 - 16 V |
| Névleges bemeneti áram | 25 A |
| Bemeneti áram (max.) | 31 A |
| Mélykisütés védelem feszültsége, üresjárat | 10,5 V |
| Mélykisütés védelem feszültsége, névleges | 9,5 V |
| Mélykisütés védelem feszültsége, állítható | 9 - 12 V |
| Kapcsolási feszültség | 12,5 V |
| Túlfeszültség lekapcsolás | 16 V |
| Névleges teljesítményfelvétel, üresjárat | 4 W |
| Névleges teljesítményfelvétel, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 1,3 Aeff |
| Folyamatos kimeneti teljesítmény | 300 VA |
| Csúcsteljesítmény (max. 2 s) | 600 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenlét aktiválás, kimeneti teljesítmény | < 50 VA |
| Bemeneti csatlakozó | Csavaros terminál |
| Kimeneti csatlakozó | Elkülönített földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvás funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távolról vezérelhető | Igen |
| Ventilátoros hűtés | Igen |

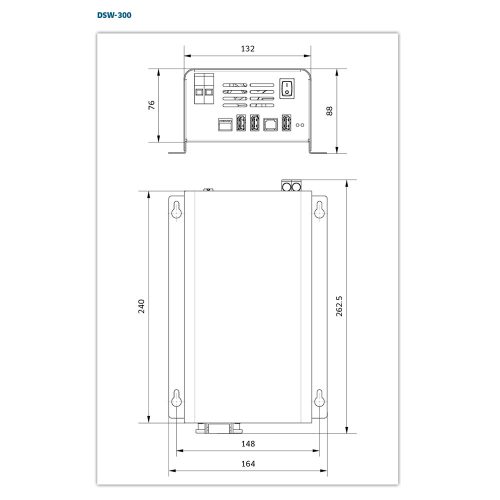

| Méretek (H x Sz x M) | 265 x 164 x 88 mm |
| Súly | 2,0 kg |
Garancia és szállítás
A termékre 3 év gyártói garancia vonatkozik, amely biztosítja a hosszú távú megbízhatóságot és elégedettséget.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés átalakítja a 12 V vagy 24 V egyenfeszültséget tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
A mikroprocesszor az inverter szíve. Ez az irányító központ figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 300 W – Csúcsteljesítmény 600 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig fut zökkenőmentesen. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az inverter megfelelő meghatározásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció nagy indítóáramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik teljesítményindító funkcióval. Bekapcsolási áram Amikor a terhelés bekapcsol, a bekapcsolási áram rövid ideig elérheti a megadott névleges áram 5-10-szeresét. A teljesítményindító funkció megpróbálja kompenzálni ezt a jelenséget azzal, hogy akár 5 indítási kísérletet tesz maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti jóváhagyással rendelkező járműben, mint például személygépkocsik, haszongépjárművek vagy más járművek 12 V fedélzeti feszültséggel.
Galvanikus leválasztás az input és output szakasz között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és a kimeneti áramkör között. Ezért nincs szükség további személyi védelmi eszközre (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha egy többcsatlakozós aljzat van csatlakoztatva, és több 230 V-os fogyasztó van használatban egyidejűleg, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjük, tájékozódjon kereskedelmi szövetségénél vagy az interneten a következő címen: www.dguv.de
Kiterjedt védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti oldalon a fordított polaritás és a túlfeszültség ellen, valamint a kimeneti oldalon a rövidzárlat és a túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan lekapcsol.
Dinamikus mélykisütés védelem
Egyrészt a dinamikus mélykisülés elleni védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas induló áramú terhelések használatát is, mivel a lekapcsolási küszöbérték rövid időre csökken. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel egyénileg is beállítható a mélykisülés elleni védelem. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha a beállított határértéket eléri, az inverter először az input LED villogásával jelzi ezt. Az inverter terhelési kimenete ezután automatikusan kikapcsol. A terhelési kimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvás
Készenléti funkció Ha az invertert nem szükséges folyamatosan használni, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell közvetlenül a készüléken bekapcsolni. A készülék most kb. 10 másodpercenként ellenőrzi, hogy van-e csatlakoztatott terhelés. Ha az inverter a készenléti szint feletti terhelést érzékel, bekapcsolja a 230 V AC kimenetet, és így újra normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nem használatos, az inverter automatikusan kikapcsol, és már nem fogyaszt áramot. A készülék újra bekapcsolható, ha közvetlenül a készüléken vagy a nehezen hozzáférhető helyen lévő FS-01 vagy FS-02 távirányítóval ki- és bekapcsolják. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1-es DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

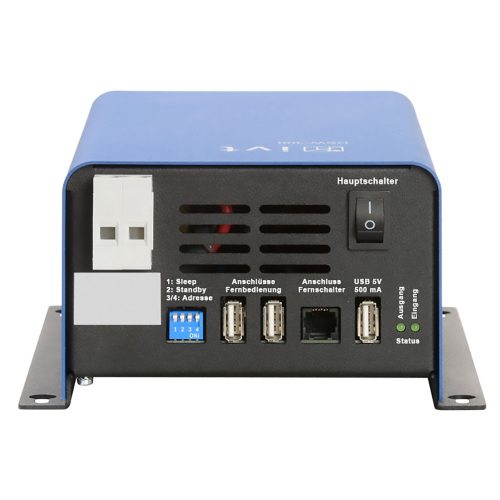

Működtetési és kijelző elemek
1 Szilárd fém ház 2 Fém sínek a biztonságos rögzítéshez 3 230 V földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V csatlakozókapocs az akkumulátorhoz 6 DIP kapcsolók az alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók az FB-04 távirányítókhoz, Webbox-LCD 8 Csatlakozó az FS-01 vagy FS-02 távirányítókhoz 9 5 V USB aljzat 10 Jelző az input és output feszültséghez 11 Főkapcsoló BE/KI

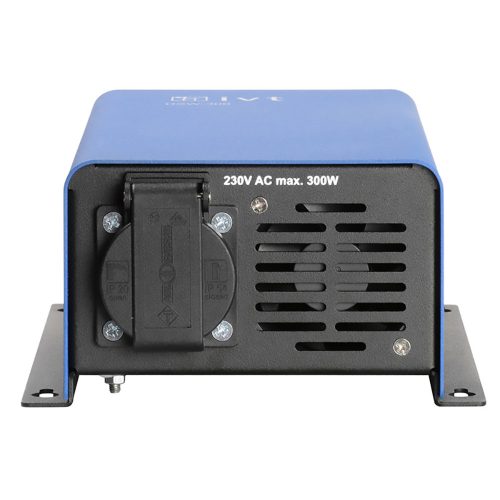

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió alkalmas F, C típusú dugókhoz Minden digitális szinusz hullámú inverter alapfelszereltségként 230 V földelt aljzattal van ellátva, amely alkalmas a Németországban és a legtöbb európai országban használt C (Europlug ®) és F (Schuko dugó ®) típusú dugókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság Minden DSW inverter kérésre, felár nélkül kapható a G típusú dugóhoz (Egyesült Királyság) megfelelő aljzattal. Szállítási kérés DSW-300, 12 V, G típusú dugó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok Továbbá, minden DSW inverter kérésre, felár nélkül kapható az E, C típusú dugókhoz (Franciaország, sok kelet-európai ország) megfelelő aljzattal. Szállítási kérés DSW-300, 12 V, E, C típusú dugó > Szívesen készítünk más országspecifikus adaptációkat kérésre. További információ az aljzat szabványokról és hálózati feszültségekről Európában >
5 V USB aljzat alaptartozékként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérséklet-vezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erőteljes
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészek elmaradnak, és kis, erős alkatrészekkel helyettesítik őket.
Masszív fém ház
Az inverter értékes belső részeit egy masszív és erős fémház védi. A szerelősíneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távkapcsoló: Egyéni vezérlés és akár 4 egység felügyelete
Távkapcsoló FS-01, falon kívüli szerelés Termékszám: 430111 A termékhez > Távkapcsoló FS-02, süllyesztett szerelés Termékszám: 430121 A termékhez > Az inverterek gyakran nehezen hozzáférhető helyekre vannak telepítve a későbbi használat során. A FS-01 (falon kívüli verzió) és FS-02 (süllyesztett verzió) távkapcsolókkal minden DSW inverter be- és kikapcsolható egy megfelelő helyen. A távkapcsoló az inverter főkapcsolóját helyettesíti.
Megfelelő csatlakozó kábelkészletek
Távvezérlő FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 távvezérlővel (kábeles) és a Webbox-LCD-vel (működés meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés-védelem beállítására. A 12 V-os modellek esetében 9 V és 12 V közötti feszültség választható, a 24 V-os modelleknél pedig 18 V és 24 V közötti feszültség. A távvezérlő és a Webbox-LCD lehetőséget nyújt akár 4 eszköz (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők) egyedi vezérlésére és felügyeletére.
3 év gyártói garancia
A DSW inverterek biztonságos és hibamentes működéséhez javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszete és kábelhossza tekintetében. Csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés mellett is. A kábelkészlet már előre összeszerelt, megfelelő gyűrűs sarukkal és vezeték végződő ferrulekkel az akkumulátorhoz és az inverterhez való csatlakozáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt kerül szállításra. Csatlakozó kábel IVT DSW-Inverterekhez 1 m 16 mm² Termékszám: 431000 A termékhez > Csatlakozó kábel IVT DSW-Inverterekhez 2 m 16 mm² Termékszám: 431001 A termékhez > Csatlakozó kábel IVT DSW-Inverterekhez 3 m 16 mm² Termékszám: 431009 A termékhez > Csatlakozó kábel Sprinter IVT DSW-Inverterekhez 2 m 16 mm² Termékszám: 430044 A termékhez > Csatlakozó kábel Sprinter IVT DSW-Inverterekhez 3 m 16 mm² Termékszám: 430045 A termékhez >
Szállítási tartalom
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a hosszú élettartamban, ezért az előírt gyártói garanciához további egy évet adunk ingyenesen. Az újratölthető akkumulátorok és elemek nem tartoznak ebbe a garanciába.
Delivery content
Digitális szinusz hullámú inverter IVT DSW-300, 12 V, 300 W Használati útmutató DE, EN, FR, NL, IT, ES Kérjük, rendelje meg külön a csatlakozó kábelkészletet.
