Az IVT SCDplus szolár töltővezérlő sorozat kiváló minőségű, egyedi töltési megoldásokat kínál, rendkívül hatékony és megbízható működéssel.
Főbb jellemzők
- Előre definiált töltési karakterisztikák: ólom-sav, ólom-gél, ólom-AGM, LiFePO4
- Felhasználó által programozható töltési karakterisztikák
- Rendszerfeszültség: 48 V
- Automatikus hőmérséklet-kompenzáció
- Akkumulátor feszültség érzékelő
- Többlépcsős töltéstechnológia – az akkumulátor típusához igazítva
- LED állapotjelző
- Kapcsolható készenléti funkció
- Programozható és kapcsolható terhelés kimenet
- Csatlakozási és kezelési elemek
- Megvilágított LCD kijelző és kényelmes kezelőgombok
- Paraméterezés, monitorozás és értékelés PC-n keresztül
- Kiterjedt védelmi funkciók
- 3 év gyártói garancia
- Személyes konzultáció
- Szállítási tartalom
Műszaki adatok
| Paraméter | Érték |
|---|
| Akkumulátor rendszer feszültség | 48 V |
| Támogatott akkumulátor típusok | Ólom-sav, ólom-gél, ólom-AGM, LiFePO4 |
| Töltésszabályozás típusa | PWM soros |
| Maximális panel teljesítmény | 1920 W |
| Maximális panel feszültség | 90 V |
| Maximális panel/töltési áram | 40 A |
| Maximális terhelési áram | 40 A |
| Belső áramfogyasztás, aktív | 50 mA |
| Belső áramfogyasztás, készenlét | < 10 mA |
| Biztosíték | 40 A |
| Visszafordított polaritás védelem akkumulátor bemenet | Igen |
| Visszafordított polaritás védelem szolár bemenet | Igen |
| Túláram védelem terhelés kimenet | Igen |
| Hőmérséklet érzékelő | Igen (külső) 1,5 m |
| Működési hőmérséklet tartomány | -20 °C - +60 °C |
| Maximális hatékonyság | 98 % |
| Közös föld potenciál (negatív pólus) | Igen |
| Kapcsolható terhelés kimenet | Igen |
| Szoftver vezérlés | Igen |
| PC interfész | USB (Type B) |
| Kijelző | LCD kijelző + LED |
| Ház | Műanyag |
| Méretek (H x Sz x M) | 190 x 105 x 55 mm |
| Súly | 540 g |
| Leválasztási feszültség, ólom-sav | 56,0 V |
| Leválasztási feszültség, ólom-gél | 56,4 V |
| Leválasztási feszültség, ólom-AGM | 58,8 V |
| Leválasztási feszültség, LiFePO4 | 56,8 V |
| Csepegtető töltés, ólom-sav/ólom-gél | 54,8 V |
| Csepegtető töltés, ólom-AGM/LiFePO4 | 55,2 V |
| Hőmérséklet kompenzáció, minimum | 100 mV/K |
| Hőmérséklet kompenzáció, közepes | 120 mV/K |
| Hőmérséklet kompenzáció, maximum | 140 mV/K |
| Kikapcsolási feszültség, gyári beállítás | 42 V |
| Kikapcsolási feszültség, állítható tartomány | 40 V - 44 V |
| Visszaállítási feszültség, gyári beállítás | 48 V |
| Visszaállítási feszültség, állítható tartomány | 46 V - 50 V |
Garancia és szállítás
3 év gyártói garancia. Személyes konzultáció és szállítási tartalom biztosított.
Jellemzők és funkciók
Előre definiált töltési karakterisztikák: ólom-sav, ólom-gél, ólom-AGM, LiFePO4
A pulzusszélesség-modulált, soros töltésszabályozók számára 4 különböző töltési program van előre beállítva, amelyek kifejezetten az adott akkumulátortípushoz igazodnak: Ólomsavas Ólom-gél Ólom-AGM LiFePO4
Felhasználó által programozható töltési karakterisztikák
Ezen felül egy felhasználó-specifikus töltési folyamat is programozható. Az USB interfész segítségével kapcsolat létesíthető a szolár töltővezérlő és a PC között. A PC-n keresztül a gyári beállítások kényelmesen megváltoztathatók a szolár töltővezérlőn a Windows szoftver segítségével. Továbbá a szolár rendszer üzemeltetési adatai rögzíthetők, tárolhatók és kiértékelhetők.
Rendszerfeszültség 48 V
Az SCD plus 40 A szolár töltővezérlő 48 V rendszerfeszültségre van tervezve.
Automatikus hőmérséklet-kompenzáció
A töltési folyamat során a hőmérsékletet a külső hőmérséklet-érzékelő méri, és így a töltési végfeszültség dinamikusan igazodik a hőmérsékleti viszonyokhoz. Magas hőmérsékleten a töltési végfeszültség csökken – elkerülhető a túltöltés és a felesleges gázképződés. Alacsony hőmérsékleten a töltési végfeszültség növekszik, és az akkumulátorok optimálisan feltölthetők.
Akkumulátor feszültség érzékelő
A szolár töltővezérlő még pontosabb működése érhető el az integrált feszültségérzékelő csatlakozás révén. A szolár töltővezérlő és az akkumulátor közötti kábelen keresztül az akkumulátor feszültsége még pontosabban mérhető. Ez lehetővé teszi a még precízebb töltést.
Többlépcsős töltéstechnológia – az akkumulátor típusához igazítva
Az akkumulátor típusától függően (gyári beállítás: ólomsavas akkumulátor) és annak végső töltési feszültségétől függően a töltés akár három szakaszban is történhet. Az 1. töltési szakaszban a töltés először maximális árammal történik, amíg el nem éri a megfelelő végső töltési feszültséget. Az 1. töltési szakasz végső töltési feszültségét egy előre meghatározott ideig fenntartják, mielőtt átváltana a 2. töltési szakaszra, a csepptöltésre. A töltőáram a pulzusszélesség-moduláció (PWM) elve szerint korlátozott. A felhasználó által meghatározott töltési profil még egy harmadik töltési szakaszt is kínál. Akkumulátor típus Rendszerfeszültség 12 V | 24 V Ólomsavas Töltési lépés 1: Kikapcsolási feszültség 56,0 V Időtartam 60 perc Töltési lépés 2: Kikapcsolási feszültség 54,8 V Időtartam korlátlan Töltési lépés 3: Nem elérhető Ólom-gél Töltési lépés 1: Kikapcsolási feszültség 56,4 V Időtartam 90 perc Töltési lépés 2: Kikapcsolási feszültség 54,8 V Időtartam korlátlan Töltési lépés 3: Nem elérhető Ólom-AGM Töltési lépés 1: Kikapcsolási feszültség 58,8 V Időtartam 60 perc Töltési lépés 2: Kikapcsolási feszültség 55,2 V Időtartam korlátlan Töltési lépés 3: Nem elérhető LiFePO4 Töltési lépés 1: Kikapcsolási feszültség 56,8 V Időtartam 60 perc Töltési lépés 2: Kikapcsolási feszültség 55,2 V Időtartam korlátlan Töltési lépés 3: Nem elérhető Felhasználó által meghatározott Töltési lépés 1: Kikapcsolási feszültség felhasználó által meghatározott Időtartam felhasználó által meghatározott Töltési lépés 2: Kikapcsolási feszültség felhasználó által meghatározott Időtartam felhasználó által meghatározott Töltési lépés 3: Kikapcsolási feszültség felhasználó által meghatározott Időtartam korlátlan
LED állapotjelző
2 LED gyorsan és megbízhatóan jelzi a folyamatban lévő töltési szakaszt, figyelmeztet a mélykisülésre és mutatja a terhelés kimenetének állapotát.
Kapcsolható készenléti funkció
Az SC plus /SCD plus szolár vezérlők integrált készenléti funkcióval rendelkeznek. Elégtelen napenergia esetén a szolár vezérlő készenléti módba kapcsol. Ezáltal a szolár vezérlő belső áramfogyasztása akár 40%-kal is csökken. Ezzel a csatlakoztatott akkumulátor megőrződik és a felesleges kisülés elkerülhető. Ha elegendő napenergia áll rendelkezésre, a szolár vezérlő automatikusan visszatér az aktív módba. Ezenkívül a szolár vezérlő manuálisan is átkapcsolható aktív módba egy nyomógomb segítségével.
Programozható és kapcsolható terhelés kimenet
Számos egyedi beállítás végezhető el az IVT szolár vezérlők SC plus -/SCD plus -sorozatánál. A terhelés kimenet egyedileg programozható. A terhelés kimenethez a következő opciók állíthatók be: 1. Időzítő funkció A terhelés kimenet a meghatározott időpontokban kapcsol be vagy ki. 2. Éjszakai fény funkció Ha nincs napenergia, a terhelés kimenet 2 perc után bekapcsol. Ha napenergia van jelen, újra kikapcsol. 3. Automatikus be/ki Amikor a kisütési feszültség végéhez ér, a terhelés kimenet automatikusan kikapcsol. Amint a visszaindítási feszültség elérhető, újra bekapcsol. 4. Tartósan kikapcsolva Amikor a kisütési feszültség végéhez ér, a terhelés kimenet tartósan kikapcsolva marad, még akkor is, ha az akkumulátor kapacitása újra eléri a visszaállítási feszültséget (gyári beállítás). A terhelés kimenet manuálisan is be- vagy kikapcsolható egy nyomógomb segítségével.
Csatlakozási és kezelési elemek

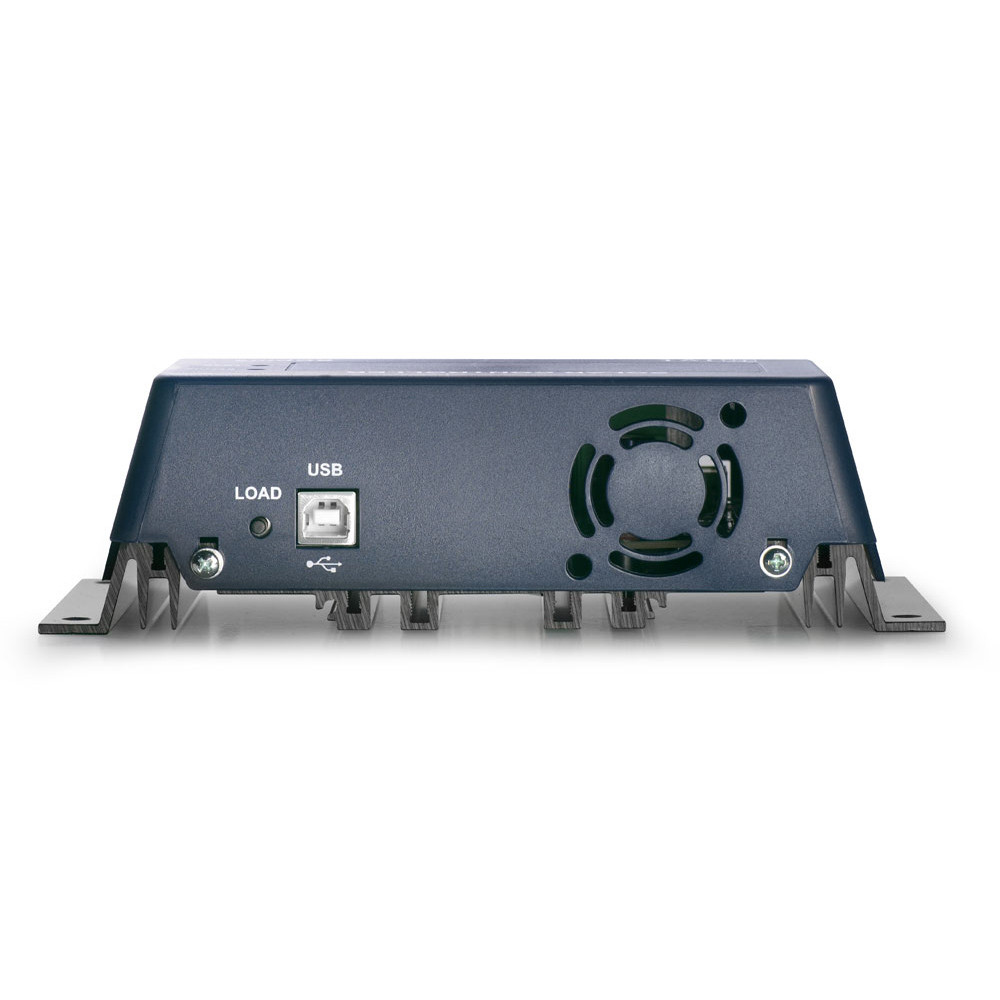

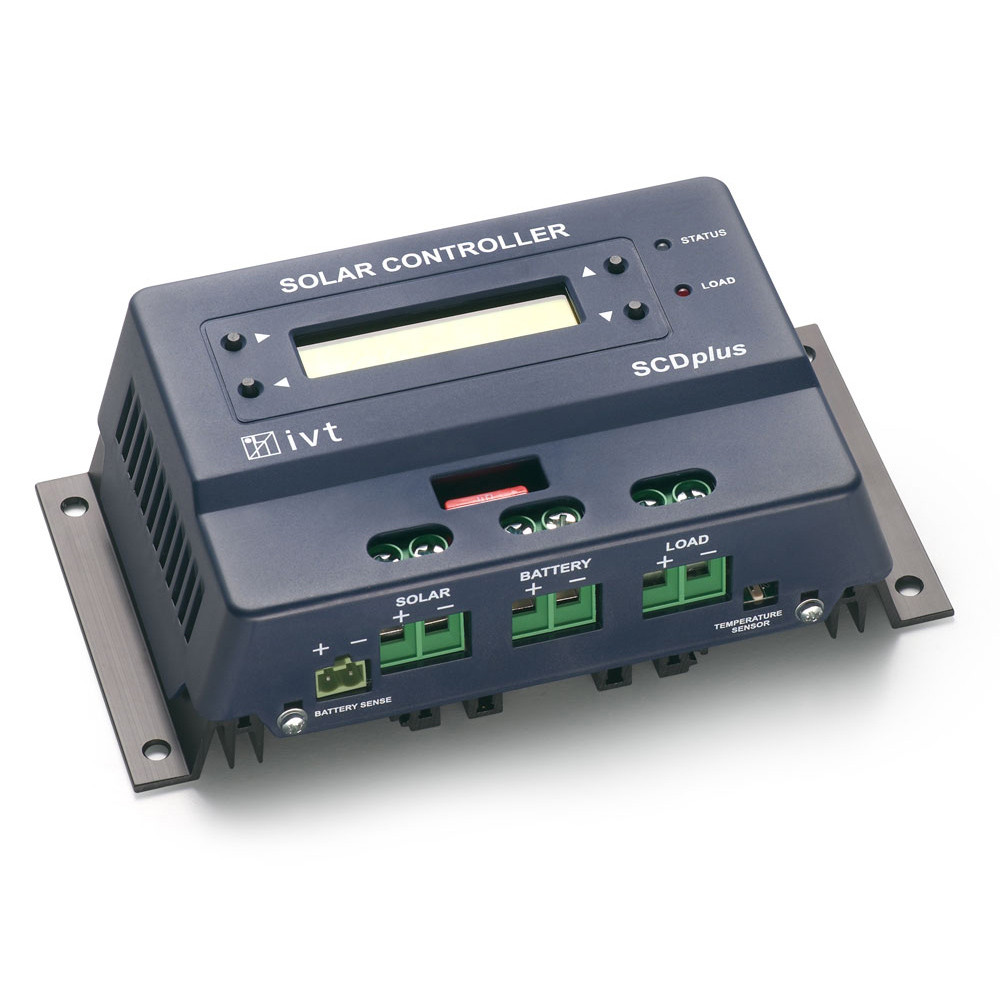

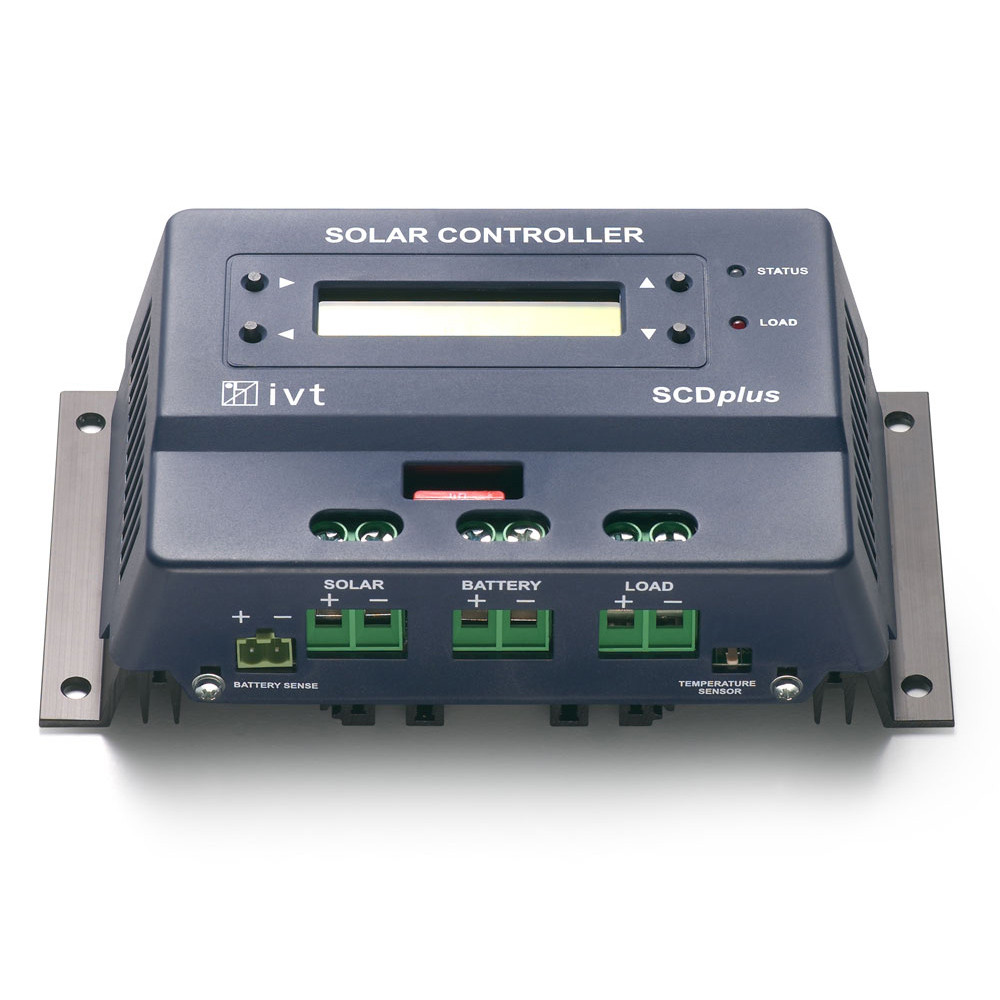

1 LCD kijelző (csak SCD plus) 2 Működtető gombok (csak SCD plus) 3 LED állapotjelző 4 Lapos biztosíték 5 Csatlakozó terminál feszültségérzékelőhöz 6 Csatlakozó terminál szolár modulhoz 7 Csatlakozó terminál szolár akkumulátorhoz 8 Csatlakozó terminál terhelés kimenethez 9 Csatlakozó terminál külső hőmérséklet érzékelőhöz 10 Fém sínek a biztonságos rögzítéshez 11 Be-/kikapcsoló terhelés kimenethez 12 USB interfész (B típus) PC-hez való csatlakozáshoz
Megvilágított LCD kijelző és kényelmes kezelőgombok
Az SCDplus szolár töltővezérlők különleges jellemzője: Átlátható kijelző – könnyű kezelhetőség Az SCD plus vezérlők egy átlátható és jól strukturált LCD kijelzővel is rendelkeznek. Információt nyújt a legfontosabb paraméterekről, mint például a rendszer feszültsége (12 V, 24 V vagy 48 V), szolár bemenet (energia mérő), akkumulátor állapota (akkumulátor feszültsége, töltöttségi állapot, töltőáram), környezeti hőmérséklet, beállított hőmérsékleti együttható és terhelés kimenet (terhelési áram). A következő paraméterek konfigurálhatók a kijelzőn keresztül: Töltési eljárás, Kikapcsolási feszültség, Visszaállítási feszültség, Hőmérsékleti együttható, Terhelés kimenet (újrazárás igen/nem, időzítő funkció és éjszakai fény funkció).
Paraméterezés, monitorozás és értékelés PC-n keresztül
A szolár vezérlő és a PC közötti kapcsolat USB interfész segítségével hozható létre. A Windows szoftverrel a töltési profil, mélykisülés védelem, hőmérsékleti együttható, a terhelés kimenet funkciója, idő és dátum kényelmesen konfigurálható a PC-n. Ezenkívül a szolár rendszer üzemeltetési adatai naplózhatók, figyelemmel kísérhetők és *.txt fájlként kinyerhetők értékelés céljából. Adatnaplózás és értékelés ingyenes Windows szoftverrel Szoftver letöltése > A következő paraméterek másodpercenként rögzítésre kerülnek: Idő (Time), Akkumulátor feszültség (Voltage), Akkumulátor töltőáram, Terhelési áram, Hőmérséklet. További részletes információ a szoftverről az SC plus -/SCD plus -sorozat felhasználói kézikönyvében található (lásd Letöltések).
Kiterjedt védelmi funkciók
Minden fontos védelmi funkció, mint például a túltöltés védelem, mélykisülés védelem és fordított polaritás védelem teljesen automatikusan és felügyelet nélkül vezérelhető a mikroprocesszor által. Túltöltés védelem Amint elérik a végső töltési feszültséget, a szolár töltővezérlő kikapcsolja a töltőáramot. Ez megakadályozza a túltöltést és az akkumulátor károsodását. Mélykisülés védelem Az akkumulátor visszafordíthatatlan károsodásának elkerülése érdekében mélykisülés esetén a csatlakoztatott terhelési kimenet kikapcsol, amikor elérik a végső kisütési feszültséget. A terhelési kimenet beállításától függően kikapcsolva marad, vagy automatikusan újra bekapcsol, ha az akkumulátor megfelelően feltöltődött. A kisütési feszültség és a visszaállítási feszültség egyedileg paraméterezhető a kijelzőn vagy a szoftveren keresztül. Optikai figyelmeztetés (LED) jelenik meg röviddel a mélykisülési határ elérése előtt. Rövidzárlat és fordított polaritás védelem A vezérlők lapos biztosítékkal védettek a rövidzárlat és a fordított polaritás ellen.
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért egy évvel meghosszabbítjuk a törvényes gyártói garanciát díjmentesen. Az újratölthető akkumulátorok és elemek nem tartoznak ebbe a garanciába.
Személyes konzultáció
Van kérdése? Szakértő munkatársaink szívesen adnak tanácsot minden kérdésben, ami az inverterekkel, feszültség átalakítókkal, szolár technológiával, töltéstechnikával és mobil világítással kapcsolatos. Kérjük, vegye fel velünk a kapcsolatot. Telefon: +49 9622 719910 E-mail: info@ivt-hirschau.de
Szállítási tartalom

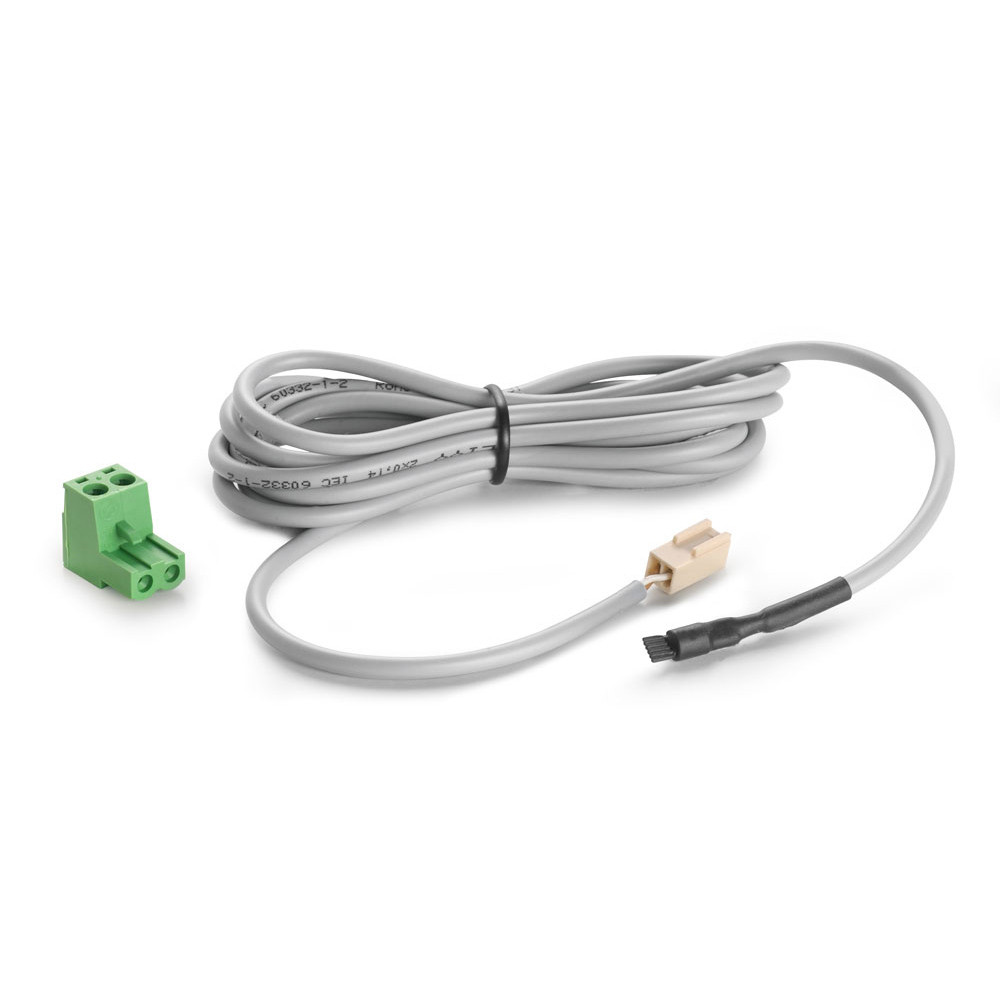

SCD plus szolár töltővezérlő 48 V, 40 A, kijelzővel Külső hőmérséklet-érzékelő Csatlakozó adapter akkumulátor érzékelőhöz Használati útmutató DE, GB, FR, NL nyelven
