Az IVT DSW-300 digitális szinusz inverter megbízható áramellátást biztosít tiszta szinusz hullámú váltóárammal, amely ideális érzékeny elektronikai eszközök számára. A készülék 600 W csúcsteljesítményt nyújt, és rendelkezik galvanikus leválasztással a bemenet és kimenet között.
Főbb jellemzők
- Tiszta szinusz hullámú váltóáram - 230 V / 50 Hz
- 300 W folyamatos teljesítmény - 600 W csúcsteljesítmény
- Mikroprocesszor-vezérelt elektronika
- Galvanikus leválasztás a bemenet és kimenet között
- Dinamikus mélykisülés védelem
- Energiatakarékos funkciók: készenlét, alvás
- E-tanúsítvány: járművekbe való állandó telepítésre alkalmas
- Távirányítható
- Hőmérséklet- és teljesítményvezérelt ventilátor
- 3 év gyártói garancia
Részletes leírás funkciónként
A mikroprocesszor-vezérelt elektronika biztosítja a stabil és megbízható működést, míg a dinamikus mélykisülés védelem megóvja az akkumulátort a károsodástól. Az energiatakarékos funkciók, mint a készenléti és alvó üzemmód, segítenek csökkenteni az energiafogyasztást, amikor a készülék nincs használatban.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 24 V |
| Feszültségtartomány DC | 22 - 32 V |
| Névleges bemeneti áram | 12,5 A |
| Bemeneti áram (max.) | 15,5 A |
| Mélykisülés védelem feszültsége, üresjárat | 21 V |
| Mélykisülés védelem feszültsége, névleges | 19 V |
| Mélykisülés védelem feszültsége, állítható | 18 - 24 V |
| Előzetes figyelmeztetés a mélykisülés védelem kikapcsolására | 1 V a kikapcsolási feszültség felett |
| Bekapcsolási feszültség | 25 V |
| Túlfeszültség kikapcsolás | 32 V |
| Névleges teljesítményfelvétel, üresjárat | 4 W |
| Névleges teljesítményfelvétel, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 1,3 Aeff |
| Folyamatos kimeneti teljesítmény | 300 VA |
| Csúcskimeneti teljesítmény (max. 2 s) | 600 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenlét aktiválása, kimeneti teljesítmény | < 50 VA |
| Bemeneti csatlakozó | Csavaros sorkapocs |
| Kimeneti csatlakozó | Földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérsékleti tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérsékleti tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távirányítható | Igen |
| Ventilátoros hűtés | Igen |

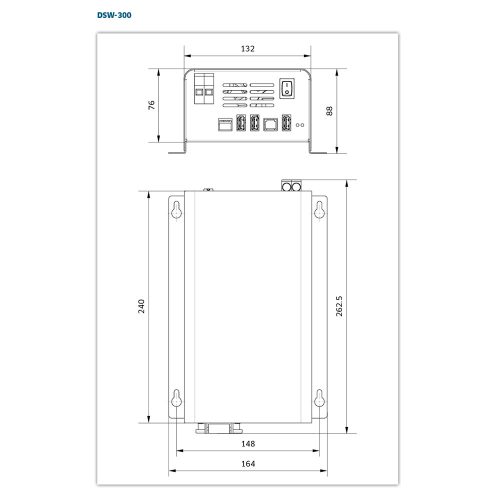

| Méretek (H x Sz x M) | 265 x 164 x 88 mm |
| Súly | 2,0 kg |
Garancia és szállítás
A termék 3 év gyártói garanciával rendelkezik, amely biztosítja a hosszú távú megbízhatóságot és teljesítményt. A szállítás tartalmazza a szükséges csatlakozó kábeleket és a távirányítót.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés átalakítja a 12 V vagy 24 V egyenfeszültséget egy tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
A mikroprocesszor alkotja az inverter szívét. Ez az irányító központ figyeli az elektronikus rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 300 W – Csúcsteljesítmény 600 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig fut zökkenőmentesen. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az inverter megfelelő meghatározásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció magas induló áramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik egy powerstart funkcióval. Bekapcsolási áram: Amikor a terhelés bekapcsol, a bekapcsolási áram rövid időre elérheti az előírt névleges áram 5-10-szeresét. A powerstart funkció megpróbálja kompenzálni ezt a jelenséget, akár 5 indítási kísérlettel a maximális kimeneti teljesítménnyel.
E-tanúsítvány: Járművekbe való állandó telepítésre alkalmas
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, így E-tanúsítvánnyal rendelkeznek. Alkalmasak állandó telepítésre minden olyan járműben, amely közúti engedéllyel rendelkezik, mint például személygépkocsik, haszongépjárművek vagy más járművek, amelyek 24 V fedélzeti feszültséggel rendelkeznek.
Galvanikus leválasztás a bemenet és kimenet között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és kimeneti áramkör között. Ezért nem szükséges további személyi védőeszköz (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha több aljzatú elosztó van csatlakoztatva és több 230 V-os fogyasztót használnak egyszerre, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjük, tájékozódjon kereskedelmi szövetségénél vagy az interneten: www.dguv.de
Kiterjedt védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti oldalon a fordított polaritás és túlfeszültség ellen, valamint a kimeneti oldalon a rövidzárlat és túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan lekapcsol.
Dinamikus mélykisülés védelem
Egyrészt a dinamikus mélykisülés elleni védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terhelések használatát is, mivel a lekapcsolási küszöbérték rövid időre csökken. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel a mélykisülés elleni védelem egyénileg is beállítható. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha az beállított határértéket elérik, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terhelési kimenete ezután automatikusan kikapcsol. A terhelési kimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvás
Készenléti funkció Ha az invertert nem szükséges folyamatosan használni, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell közvetlenül a készüléken bekapcsolni. A készülék most kb. 10 másodpercenként ellenőrzi, hogy van-e csatlakoztatott terhelés. Ha az inverter terhelést észlel a készenléti szint felett, bekapcsolja a 230 V AC kimenetet, és így ismét normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nem használatos, az inverter automatikusan kikapcsol, és már nem vesz fel áramot. A készülék újra bekapcsolható, ha közvetlenül a készüléken vagy a nehezen elérhető helyen lévő FS-01 vagy FS-02 távirányítóval ki- és bekapcsolják. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1-es DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

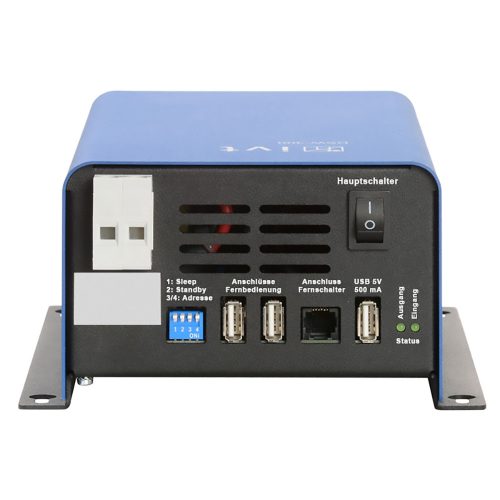

Működtetési és kijelző elemek
1 Szilárd fémház 2 Fém sínek a biztonságos rögzítéshez 3 230 V földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V csatlakozó bilincs az akkumulátorhoz 6 DIP kapcsolók az alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók az FB-04 távirányítókhoz, Webbox-LCD 8 Csatlakozó az FS-01 vagy FS-02 távirányítókhoz 9 5 V USB aljzat 10 Jelző a bemeneti és kimeneti feszültséghez 11 Főkapcsoló BE/KI

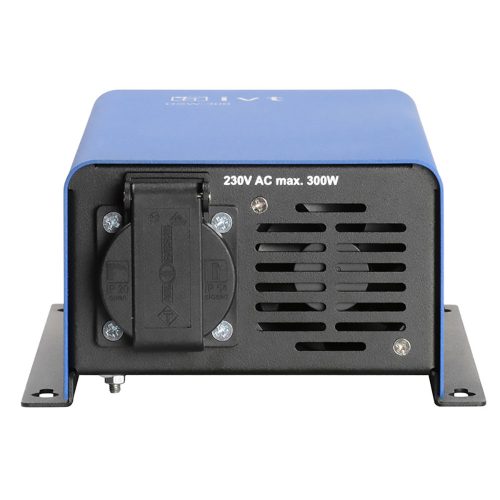

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió, amely alkalmas F, C típusú csatlakozókhoz. Minden digitális szinusz hullámú inverter alapfelszereltségként 230 V-os földelt aljzattal rendelkezik, amely alkalmas a Németországban és a legtöbb európai országban elterjedt C (Europlug ®) és F (Schuko plug ®) típusú csatlakozókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság Minden DSW inverter kérésre, felár nélkül elérhető a G típusú csatlakozóhoz (Egyesült Királyság) alkalmas aljzattal. Szállítási kérés DSW-300, 24 V, G típusú csatlakozó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok Továbbá, minden DSW inverter kérésre, felár nélkül elérhető a E, C típusú csatlakozóhoz (Franciaország, sok kelet-európai ország) alkalmas aljzattal. Szállítási kérés DSW-300, 24 V, E, C típusú csatlakozó > Szívesen végzünk más országspecifikus adaptációkat is kérésre. További információ az európai aljzat szabványokról és hálózati feszültségekről >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, mint például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérséklet-vezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erőteljes
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészek elmaradnak, és kis, erőteljes alkatrészekkel helyettesítődnek.

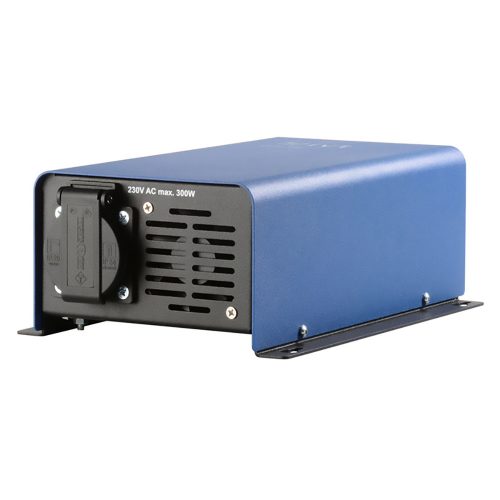

Masszív fém ház
Az inverter értékes belső részei egy masszív és tartós fém házzal vannak védve. A szerelő síneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távoli be-/kikapcsolás: Kiegészítőként elérhető
Távkapcsoló FS-01, falon kívüli szerelés Termékszám: 430111 A termékhez > Távkapcsoló FS-02, süllyesztett szerelés Termékszám: 430121 A termékhez > Az invertereket gyakran nehezen hozzáférhető helyekre telepítik a későbbi használat során. Az FS-01 (falon kívüli) és az FS-02 (süllyesztett) távkapcsolókkal minden DSW invertert egy megfelelő helyen lehet be- és kikapcsolni. A távkapcsoló helyettesíti az inverter főkapcsolóját.
Távirányítás: Egyedi vezérlés és felügyelet akár 4 egységig
Távvezérlő FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 távvezérlővel (kábeles) és a Webbox-LCD-vel (működés egy meglévő számítógépes hálózatban) lehetőség van az egyéni mélykisülés-védelem beállítására. A 12 V-os modelleknél 9 V és 12 V közötti feszültség választható, a 24 V-os modelleknél pedig 18 V és 24 V közötti feszültség. A távvezérlő és a Webbox-LCD előnye, hogy akár 4 eszközt is egyedileg lehet vezérelni és felügyelni (IVT DSW sorozat inverterei, MPPT plus + sorozatú szolár vezérlők).
Megfelelő csatlakozó kábel készletek
A DSW inverterek biztonságos és hibamentes működése érdekében javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszete és a kábel hossza tekintetében. Csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés alatt is. A kábelkészlet már előre szerelt, megfelelő gyűrűs sarukkal és vezetékvég hüvelyekkel a csatlakozáshoz az akkumulátorhoz és az inverterhez. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt kerül szállításra. Csatlakozó kábel IVT DSW-inverterekhez 1 m 16 mm² Termékszám: 431000 A termékhez > Csatlakozó kábel IVT DSW-inverterekhez 2 m 16 mm² Termékszám: 431001 A termékhez > Csatlakozó kábel IVT DSW-inverterekhez 3 m 16 mm² Termékszám: 431009 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért a törvényi gyártói garanciához további egy évet adunk ingyenesen. Az újratölthető akkumulátorok és elemek nem tartoznak ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-300, 24 V, 300 W Használati utasítás DE, EN, FR, NL, IT, ES Kérjük, a csatlakozó kábelkészletet külön rendelje meg.
