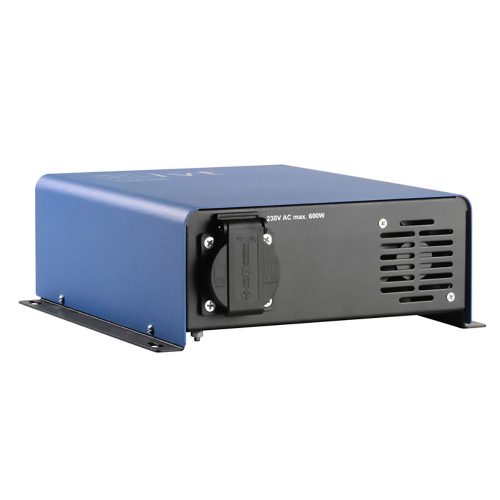

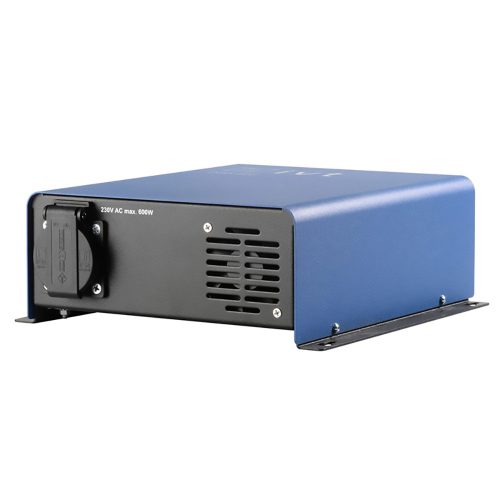

Az IVT DSW-600 digitális szinusz inverter megbízható áramellátást biztosít tiszta szinusz hullámú váltóárammal. Ideális választás lakóautókhoz, hajókhoz és off-grid rendszerekhez, ahol a megbízhatóság és a hatékonyság kulcsfontosságú.
Főbb jellemzők
- Tiszta szinusz hullámú váltóáram - 230 V/50 Hz
- 600 W folyamatos teljesítmény - akár 1200 W csúcsteljesítmény
- Galvanikus leválasztás a bemeneti és kimeneti fokozat között
- Dinamikus mélykisülés védelem
- Energiatakarékos funkciók: készenléti és alvó mód
- E-tanúsítvány: alkalmas állandó telepítésre járművekben
- 5 V USB aljzat alapfelszereltségként
- Hőmérséklet- és teljesítményvezérelt ventilátor
- Könnyű és erős fémház
- Távvezérlés: akár 4 egység egyedi vezérlése és felügyelete
- 3 év gyártói garancia
Részletes leírás funkciónként
A mikroprocesszor-vezérelt elektronika biztosítja a stabil és megbízható működést. Az inverter képes kezelni a nagy indítási áramú terheléseket a Powerstart funkcióval, így ideális választás olyan eszközökhöz, amelyek nagy induló áramot igényelnek.
A galvanikus leválasztás és az átfogó védelmi funkciók biztosítják az érzékeny elektronikai eszközök biztonságos működését. Az inverter E-tanúsítvánnyal rendelkezik, így alkalmas járművekbe történő állandó telepítésre is.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 12 V |
| Feszültségtartomány DC | 11 - 16 V |
| Névleges bemeneti áram | 50 A |
| Bemeneti áram (max.) | 62 A |
| Mélykisülés védelem feszültség, üresjárat | 10,5 V |
| Mélykisülés védelem feszültség, névleges | 9,5 V |
| Mélykisülés védelem feszültség, állítható | 9 - 12 V |
| Előzetes figyelmeztetés a mélykisülés védelem lekapcsolására | 1 V a lekapcsolási feszültség felett |
| Bekapcsolási feszültség | 12,5 V |
| Túlfeszültség lekapcsolás | 16 V |
| Névleges energiafogyasztás, üresjárat | 5 W |
| Névleges energiafogyasztás, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 2,6 Aeff |
| Folyamatos kimeneti teljesítmény | 600 VA |
| Csúcsteljesítmény (max. 2 s) | 1200 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenléti aktiválás, kimeneti teljesítmény | < 70 VA |
| Bemeneti csatlakozó | Csavaros kapocs |
| Kimeneti csatlakozó | Földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (típus A) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C és +60 °C között |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C és +40 °C között |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távvezérelhető | Igen |
| Ventilátoros hűtés | Igen |

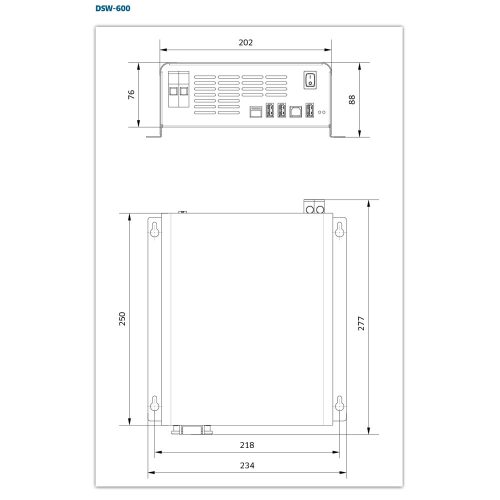

| Méretek (H x Sz x M) | 285 x 234 x 88 mm |
| Súly | 2,95 kg |
Garancia és szállítás
A termék 3 év gyártói garanciával rendelkezik, amely biztosítja a hosszú távú megbízhatóságot és elégedettséget. A szállítás gyors és biztonságos, hogy a termék sértetlenül érkezzen meg Önhöz.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés 12 V vagy 24 V egyenfeszültséget alakít át tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
Egy mikroprocesszor alkotja az inverter szívét. Ez az irányító központ figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és a frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 600 W – Csúcsteljesítmény 1200 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig zökkenőmentes. Emiatt minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az inverter megfelelő kiválasztásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció nagy indítási áramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik powerstart funkcióval. Bekapcsolási áram: Amikor a terhelés bekapcsol, a bekapcsolási áram rövid ideig elérheti az előírt névleges áram 5-10-szeresét. A powerstart funkció megpróbálja kompenzálni ezt a jelenséget azzal, hogy legfeljebb 5 indítási kísérletet tesz maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti engedéllyel rendelkező járműben, mint például személygépkocsik, haszongépjárművek vagy más járművek 12 V fedélzeti feszültséggel.
Galvanikus leválasztás a bemeneti és kimeneti fokozat között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromosan vezető kapcsolat a bemeneti és a kimeneti áramkör között. Ezért nem szükséges további személyi védőeszköz (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha egy többcsatlakozós aljzat van csatlakoztatva és több 230 V-os fogyasztót használnak egyszerre, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjük, szerezzen információt kereskedelmi szövetségétől vagy az interneten: www.dguv.de
Átfogó védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti fordított polaritás és túlfeszültség ellen, valamint a kimeneti rövidzárlat és túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan leáll.
Dinamikus mélykisülés védelem
Egyrészt a dinamikus mélykisülés védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terhelések használatát, mivel a lekapcsolási küszöbérték rövid időre csökkenthető. Az opcionálisan elérhető FB-04 távvezérlővel és a Webbox-LCD-vel egyénileg is beállítható a mélykisülés védelem. 9 V és 12 V közötti feszültség (12 V-os modellek esetén) vagy 18 V és 24 V közötti feszültség (24 V-os modellek esetén) választható. Ha az előre beállított határértéket eléri, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terhelés kimenete ezután automatikusan kikapcsol. A terhelés kimenet csak akkor válik újra aktívvá, ha az akkumulátor elérte a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvó
Készenléti funkció Ha az invertert nem szükséges folyamatosan használni, a választható készenléti funkció lehetővé teszi az inverter saját áramfogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell közvetlenül a készüléken bekapcsolni. A készülék mostantól kb. 10 másodpercenként ellenőrzi, hogy csatlakoztatva van-e terhelés. Ha az inverter a készenléti szint feletti terhelést érzékel, bekapcsolja a 230 V AC kimenetet, és így újra normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítmény kimenetet több mint 10 percig nem használják, az inverter automatikusan kikapcsol, és már nem vesz fel áramot. A készülék újra bekapcsolható a készülék közvetlen ki- és bekapcsolásával vagy a nehezen elérhető helyen lévő FS-01 vagy FS-02 távkapcsoló használatával. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1-es DIP-kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

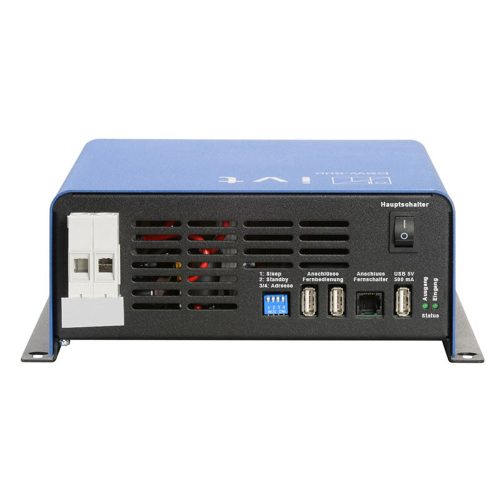

Működtető és kijelző elemek
1 Szilárd fém ház 2 Fém sínek a biztonságos rögzítéshez 3 230 V-os földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V-os sorkapocs az akkumulátorhoz 6 DIP-kapcsolók az alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók az FB-04 távvezérlőhöz, Webbox-LCD-hez 8 Csatlakozó az FS-01 vagy FS-02 távkapcsolókhoz 9 5 V-os USB aljzat 10 Jelző a bemeneti és kimeneti feszültséghez 11 Főkapcsoló BE/KI
230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió, amely alkalmas F, C típusú dugókhoz. Minden digitális szinusz hullámú inverter alapfelszereltségként 230 V-os földelt aljzattal van ellátva, amely alkalmas a Németországban és a legtöbb európai országban elterjedt C (Europlug ®) és F (Schuko plug ®) típusú dugókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság. Minden DSW inverter kérésre, felár nélkül elérhető a G típusú dugókhoz (Egyesült Királyság) alkalmas aljzattal. Szállítási kérés DSW-600, 12 V, G típusú dugó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok. Továbbá, minden DSW inverter kérésre, felár nélkül elérhető az E, C típusú dugókhoz (Franciaország, számos kelet-európai ország) alkalmas aljzattal. Szállítási kérés DSW-600, 12 V, E, C típusú dugó > Szívesen készítünk más országspecifikus adaptációkat kérésre. További információ az európai aljzat szabványokról és hálózati feszültségekről >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérséklet-vezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erős
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészek elhagyásra kerülnek, és helyettük kis és erőteljes alkatrészek kerülnek beépítésre.
Masszív fémház
Az inverter értékes belső részei egy masszív és szilárd fémház által vannak védve. A szerelősíneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távkapcsoló be/ki: Kiegészítőként elérhető
Távirányító kapcsoló FS-01, felületre szerelhető Termékszám: 430111 A termékhez > Távirányító kapcsoló FS-02, süllyesztett Termékszám: 430121 A termékhez > Az inverterek gyakran olyan helyekre vannak telepítve, amelyek későbbi használat során nehezen elérhetők. Az FS-01 (felületre szerelhető változat) és FS-02 (süllyesztett változat) távirányító kapcsolókkal minden DSW inverter be- és kikapcsolható egy megfelelő helyen. A távirányító kapcsoló helyettesíti az inverter főkapcsolóját.
Távvezérlés: Akár 4 egység egyedi vezérlése és felügyelete
Távirányító FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 távirányítóval (kábeles) és a Webbox-LCD-vel (működés meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés védelem beállítására. A 12 V-os modellek esetében 9 V és 12 V közötti feszültség választható, a 24 V-os modellek esetében pedig 18 V és 24 V közötti feszültség. A távirányító és a Webbox-LCD előnye, hogy akár 4 eszközt (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők) egyedileg vezérelhet és felügyelhet.
Megfelelő csatlakozókábel készletek
A DSW inverterek biztonságos és hibamentes működéséhez javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszet és kábelhossz tekintetében. Csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés mellett is. A kábelkészlet már előre összeszerelt, megfelelő gyűrűs sarukkal és vezeték vég hüvelyekkel az akkumulátorhoz és az inverterhez való csatlakozáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal kerül szállításra. Csatlakozó kábel IVT DSW inverterekhez 1 m 16 mm² Termékszám: 431000 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 16 mm² Termékszám: 431001 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 1 m 25 mm² Termékszám: 431002 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 25 mm² Termékszám: 431003 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 25 mm² Termékszám: 430064 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 4 m 25 mm² Termékszám: 430065 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 2 m 16 mm² Termékszám: 430044 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 2 m 25 mm² Termékszám: 430066 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 3 m 25 mm² Termékszám: 430067 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 4 m 25 mm² Termékszám: 430068 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért a törvényes gyártói garanciához egy évvel többet adunk ingyenesen. Az újratölthető akkumulátorok és elemek nem tartoznak ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-600, 12 V, 600 W Használati útmutató DE, EN, FR, NL, IT, ES Kérjük, rendelje meg külön a csatlakozó kábelkészletet.
