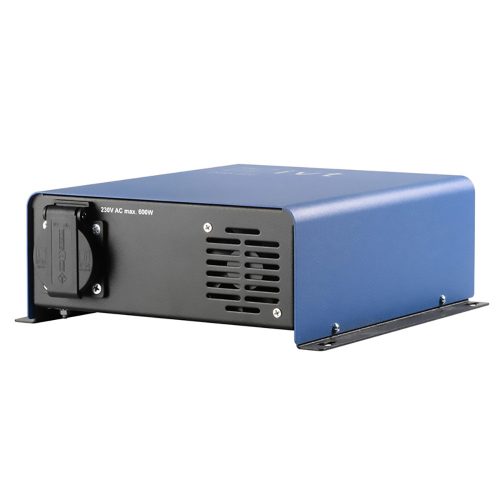

Az IVT DSW-600 digitális szinusz inverter megbízható áramellátást biztosít különféle alkalmazásokhoz, mint például lakóautók, hajók és off-grid rendszerek. A készülék valódi szinusz hullámú váltóáramot biztosít, amely biztonságos minden érzékeny elektronikai eszközhöz.
Főbb jellemzők
- Valódi szinusz hullámú váltóáram - 230 V/50 Hz
- 600 W folyamatos teljesítmény - akár 1200 W csúcsteljesítmény
- Mikroprocesszor-vezérelt elektronika
- Galvanikus leválasztás a bemenet és kimenet között
- Dinamikus mélykisülés védelem
- Választható energiatakarékos funkciók: készenlét, alvás
- Hőmérséklet- és teljesítményvezérelt ventilátor
- 3 év gyártói garancia
Részletes leírás funkciónként
A készülék mikroprocesszor-vezérelt elektronikával rendelkezik, amely biztosítja a stabil és megbízható működést. A Powerstart funkció lehetővé teszi a magas indítóáramú terhelések indítását. A galvanikus leválasztás garantálja a biztonságos üzemeltetést.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 24 V |
| Feszültségtartomány DC | 22 - 32 V |
| Névleges bemeneti áram | 25 A |
| Maximális bemeneti áram | 31 A |
| Mélykisülés védelem feszültség, üresjárat | 21 V |
| Mélykisülés védelem feszültség, névleges | 19 V |
| Mélykisülés védelem feszültség, állítható | 18 - 24 V |
| Bekapcsolási feszültség | 25 V |
| Túlfeszültség lekapcsolás | 32 V |
| Névleges teljesítményfelvétel, üresjárat | 5 W |
| Névleges teljesítményfelvétel, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 2,6 Aeff |
| Folyamatos kimeneti teljesítmény | 600 VA |
| Csúcsteljesítmény (max. 2 s) | 1200 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenlét aktiválás, kimeneti teljesítmény | < 70 VA |
| Bemeneti csatlakozó | Csavaros terminál |
| Kimeneti csatlakozó | Földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távvezérelhető | Igen |
| Ventilátor hűtés | Igen |

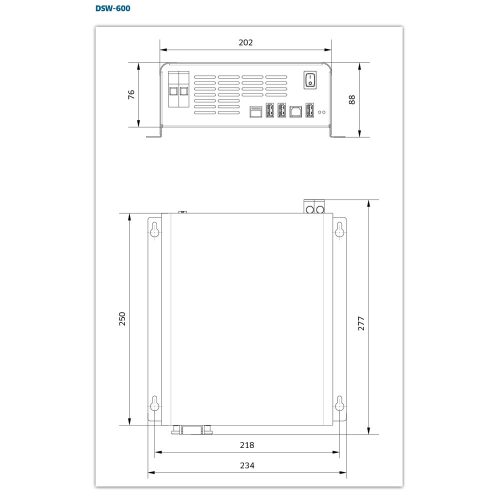

| Méretek (H x Sz x M) | 285 x 234 x 88 mm |
| Súly | 2,95 kg |
Garancia és szállítás
A termékre 3 év gyártói garancia vonatkozik, amely biztosítja a hosszú távú megbízhatóságot. A szállítás tartalmazza a szükséges csatlakozó kábelkészleteket.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés átalakítja a 12 V vagy 24 V egyenfeszültséget tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
Egy mikroprocesszor alkotja az inverter szívét. Ez a vezérlőközpont figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és a frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 600 W – Csúcsteljesítmény 1200 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig zökkenőmentes. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az inverter megfelelő kiválasztásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció magas indítóáramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik egy bekapcsolási áram funkcióval. Bekapcsolási áram: Amikor a terhelés bekapcsol, a bekapcsolási áram rövid időre elérheti a megadott névleges áram 5-10-szeresét. A bekapcsolási áram funkció megpróbálja kompenzálni ezt a jelenséget, akár 5 indítási kísérlettel maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti forgalomban engedélyezett járműben, mint például személygépkocsik, haszongépjárművek vagy más 24 V fedélzeti feszültségű járművek.
Galvanikus leválasztás a bemenet és kimenet között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és a kimeneti áramkör között. Ezért nincs szükség további személyi védőeszközre (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha több aljzatot csatlakoztatnak, és több 230 V-os fogyasztót használnak egyidejűleg, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjen információt kereskedelmi szövetségétől vagy az interneten a következő címen: www.dguv.de
Kiterjedt védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti fordított polaritás és túlfeszültség, valamint a kimeneti rövidzárlat és túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan lekapcsol.
Dinamikus mélykisülés védelem
Egyrészt a dinamikus mélykisülés elleni védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terheléseket is, mivel a lekapcsolási küszöb rövid időre csökken. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel lehetőség van a mélykisülés elleni védelem egyéni beállítására is. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha a beállított határértéket elérik, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terheléskimenete ezután automatikusan kikapcsol. A terheléskimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: készenlét, alvás
Készenléti funkció Ha az inverter nem szükséges folyamatosan, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2. DIP kapcsolót (lásd a képet) kell közvetlenül a készüléken bekapcsolni. A készülék most kb. 10 másodpercenként ellenőrzi, hogy van-e csatlakoztatott terhelés. Ha az inverter a készenléti szint feletti terhelést érzékel, bekapcsolja a 230 V AC kimenetet, és így újra normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nem használatos, az inverter automatikusan kikapcsol, és már nem vesz fel áramot. A készülék újra bekapcsolható, ha közvetlenül a készüléken vagy a nehezen elérhető helyen lévő FS-01 vagy FS-02 távirányítóval ki- és bekapcsolják. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1. DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

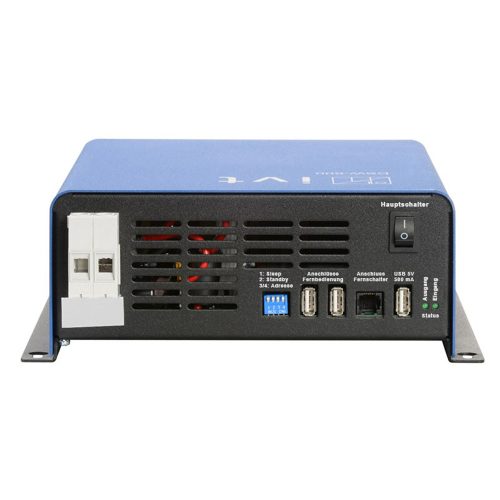

Működési és kijelző elemek
1 Szilárd fémház 2 Fém sínek a biztonságos rögzítéshez 3 230 V földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V csatlakozókapocs az akkumulátorhoz 6 DIP kapcsolók alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók az FB-04 távirányítókhoz, Webbox-LCD 8 Csatlakozó az FS-01 vagy FS-02 távirányítókhoz 9 5 V USB aljzat 10 Jelző a bemeneti és kimeneti feszültséghez 11 Főkapcsoló BE/KI

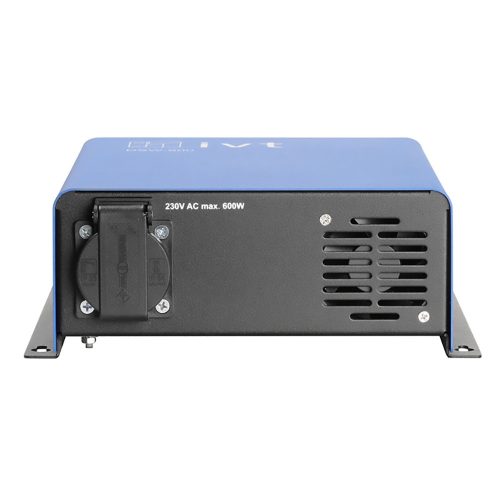

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió, amely alkalmas F, C típusú csatlakozókhoz. Minden digitális szinusz hullámú inverter alapfelszereltségként egy 230 V-os földelt aljzattal van ellátva, amely alkalmas a Németországban és a legtöbb európai országban használt C (Europlug ®) és F (Schuko plug ®) típusú csatlakozókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság Minden DSW inverter kérésre, felár nélkül elérhető a G típusú csatlakozóhoz (Egyesült Királyság) megfelelő aljzattal. Szállítási igény DSW-600, 24 V, G típusú csatlakozó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok Továbbá, minden DSW inverter kérésre, felár nélkül elérhető az E, C típusú csatlakozóhoz (Franciaország, sok kelet-európai ország) megfelelő aljzattal. Szállítási igény DSW-600, 24 V, E, C típusú csatlakozó > Szívesen készítünk más országspecifikus adaptációkat is kérésre. További információk az aljzat szabványokról és hálózati feszültségekről Európában >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérsékletvezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erőteljes
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészeket elhagyják, és kis, erős alkatrészekkel helyettesítik.
Masszív fém ház
Az inverter értékes belső részei egy szilárd és masszív fémházzal vannak védve. A szerelősíneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távoli be- és kikapcsolás: Kiegészítőként elérhető
Távirányító kapcsoló FS-01, felületi szerelés Termékszám: 430111 A termékhez > Távirányító kapcsoló FS-02, süllyesztett szerelés Termékszám: 430121 A termékhez > Az inverterek gyakran nehezen hozzáférhető helyekre vannak telepítve a későbbi használat során. Az FS-01 (felületi szerelés) és FS-02 (süllyesztett szerelés) távirányító kapcsolókkal minden DSW inverter ki- és bekapcsolható egy megfelelő helyen. A távirányító kapcsoló helyettesíti az inverter főkapcsolóját.
Távvezérlés: Egyedi vezérlés és akár 4 egység monitorozása
Távirányító FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 távirányítóval (kábeles) és a Webbox-LCD-vel (működés meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés-védelem beállítására. A 12 V-os modellek esetében 9 V és 12 V közötti feszültség választható, a 24 V-os modellek esetében pedig 18 V és 24 V közötti feszültség. A távirányító és a Webbox-LCD előnye, hogy akár 4 eszközt (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők) egyedileg vezérelhet és felügyelhet.
Megfelelő csatlakozó kábelkészletek
A DSW inverterek biztonságos és hibamentes működése érdekében javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszete és a kábelhossz tekintetében. Csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés esetén is. A kábelkészlet már előre össze van szerelve megfelelő gyűrűs sarukkal és vezeték vég hüvelyekkel az akkumulátorhoz és az inverterhez való csatlakozáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt kerül szállításra. Csatlakozó kábel IVT DSW inverterekhez 1 m 16 mm² Termékszám: 431000 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 16 mm² Termékszám: 431001 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 16 mm² Termékszám: 431009 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 1 m 25 mm² Termékszám: 431002 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 25 mm² Termékszám: 431003 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 25 mm² Termékszám: 430064 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 4 m 25 mm² Termékszám: 430065 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért a törvényes gyártói garanciához ingyenesen hozzáadunk még egy évet. Az újratölthető akkumulátorok és elemek nem tartoznak bele ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-600, 24 V, 600 W Használati útmutató DE, EN, FR, NL, IT, ES Kérjük, rendelje meg külön a csatlakozó kábelkészletet.
