Az IVT DSW-1200 digitális szinusz inverter megbízható áramellátást biztosít, köszönhetően a valódi szinusz hullámú váltóáramnak. Kifejezetten alkalmas kereskedelmi célú felhasználásra, ahol a biztonság kiemelten fontos.
Főbb jellemzők
- Valódi szinusz hullámú váltóáram - 230 V/50 Hz
- 1200 W folyamatos teljesítmény - akár 2400 W csúcsteljesítmény
- Mikroprocesszor-vezérelt elektronika
- Galvanikus leválasztás a bemeneti és kimeneti szakasz között
- Dinamikus mélykisülés elleni védelem
- Energiatakarékos funkciók: készenléti és alvó üzemmód
- Hőmérséklet- és teljesítményvezérelt ventilátor
- Könnyű és erős fémház
- 3 év gyártói garancia
Részletes leírás funkciónként
A mikroprocesszor-vezérelt elektronika biztosítja a stabil és megbízható működést. Az inverter galvanikus leválasztása megvédi a csatlakoztatott eszközöket a feszültség ingadozásoktól. Az energiatakarékos üzemmódok, mint a készenléti és alvó funkció, csökkentik az energiafogyasztást, amikor az inverter nincs aktív használatban.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 12 V |
| Feszültségtartomány DC | 11 - 16 V |
| Névleges bemeneti áram | 100 A |
| Bemeneti áram (max.) | 124 A |
| Mélykisülés elleni védelem feszültsége, üresjárat | 10,5 V |
| Mélykisülés elleni védelem feszültsége, névleges | 9,5 V |
| Mélykisülés elleni védelem feszültsége, állítható | 9 - 12 V |
| Mélykisülés elleni védelem kikapcsolásának előzetes figyelmeztetése | 1 V a kikapcsolási feszültség felett |
| Bekapcsolási feszültség | 12,5 V |
| Túlfeszültség-kikapcsolás | 16 V |
| Névleges energiafogyasztás, üresjárat | 6 W |
| Névleges energiafogyasztás, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 5,2 Aeff |
| Folyamatos kimeneti teljesítmény | 1200 VA |
| Csúcsteljesítmény (max. 2 s) | 2400 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenléti aktiválás, kimeneti teljesítmény | < 80 VA |
| Bemeneti csatlakozó | Csavaros sorkapocs |
| Kimeneti csatlakozó | Földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távolról vezérelhető | Igen |
| Ventilátor hűtés | Igen |

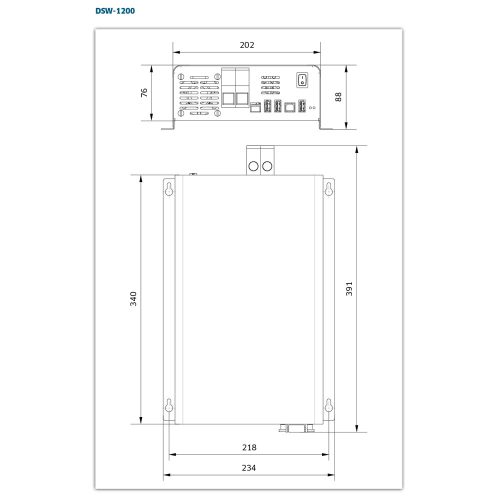

| Méretek (H x Sz x M) | 400 x 234 x 88 mm |
| Súly | 4,58 kg |
Garancia és szállítás
A termékre 3 év gyártói garancia vonatkozik, amely biztosítja a hosszú távú megbízhatóságot és minőséget.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés átalakítja a 12 V vagy 24 V egyenfeszültséget egy tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
A mikroprocesszor képezi az inverter szívét. Ez az irányító központ figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 1200 W – Csúcsteljesítmény 2400 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig zökkenőmentes. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az megfelelő inverter meghatározásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció magas induló áramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik egy teljesítményindító funkcióval. Bekapcsolási áram Amikor a terhelés bekapcsol, a bekapcsolási áram rövid időre elérheti az előírt névleges áram 5-10-szeresét. A teljesítményindító funkció megpróbálja kompenzálni ezt a jelenséget, akár 5 indítási kísérlettel a maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti engedéllyel rendelkező járműben, mint például személygépkocsik, haszongépjárművek vagy más 12 V fedélzeti feszültségű járművek.
Galvanikus leválasztás a bemeneti és kimeneti szakasz között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és a kimeneti áramkör között. Ezért nincs szükség további személyi védelmi eszközre (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha több aljzatú elosztó van csatlakoztatva és több 230 V-os fogyasztót használnak egyszerre, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjen információt a kereskedelmi szövetségétől vagy az interneten a www.dguv.de oldalon.
Kiterjedt védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti oldalon a fordított polaritás és a túlfeszültség ellen, valamint a kimeneti oldalon a rövidzárlat és a túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan leáll.
Dinamikus mélykisülés elleni védelem
Egyrészt a dinamikus mélykisülés-védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terhelések használatát is, mivel a lekapcsolási küszöbérték rövid időre csökken. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel egyénileg is beállítható a mélykisülés-védelem. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha a beállított határértéket eléri, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terhelési kimenete ezután automatikusan kikapcsol. A terhelési kimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvó
Készenléti funkció Ha az invertert nem szükséges folyamatosan használni, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-kal történő csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell közvetlenül a készüléken bekapcsolni. A készülék most kb. 10 másodpercenként ellenőrzi, hogy van-e csatlakoztatott terhelés. Ha az inverter a készenléti szint feletti terhelést érzékel, bekapcsolja a 230 V AC kimenetet, és így újra normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nincs használatban, az inverter automatikusan kikapcsol, és nem fogyaszt áramot. A készülék újra bekapcsolható a készülék közvetlen ki- és bekapcsolásával, vagy a távoli kapcsoló FS-01 vagy FS-02 használatával, ha nehezen elérhető helyen van. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1-es DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

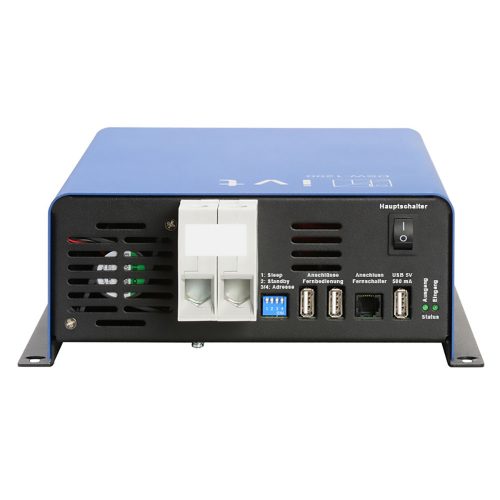

Működtető és kijelző elemek
1 Szilárd fém ház 2 Fém sínek a biztonságos rögzítéshez 3 230 V földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V sorkapocs az akkumulátorhoz 6 DIP-kapcsolók alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók FB-04 távirányítókhoz, Webbox-LCD 8 Csatlakozó FS-01 vagy FS-02 távoli kapcsolókhoz 9 5 V USB aljzat 10 Jelző a bemeneti és kimeneti feszültséghez 11 Főkapcsoló BE/KI

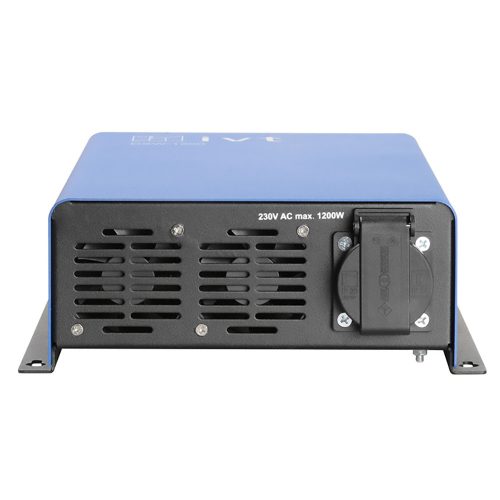

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió, amely alkalmas F, C típusú csatlakozókhoz. Minden digitális szinusz hullámú inverter alapfelszereltségként 230 V-os földelt aljzattal rendelkezik, amely alkalmas a Németországban és a legtöbb európai országban elterjedt C (Europlug ®) és F (Schuko plug ®) típusú csatlakozókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság Minden DSW inverter kérésre, felár nélkül elérhető a G típusú csatlakozóhoz (Egyesült Királyság) megfelelő aljzattal. Szállítási kérés DSW-1200, 12 V, G típusú csatlakozó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok Továbbá, minden DSW inverter kérésre, felár nélkül elérhető az E, C típusú csatlakozóhoz (Franciaország, sok kelet-európai ország) megfelelő aljzattal. Szállítási kérés DSW-1200, 12 V, E, C típusú csatlakozó > Szívesen végzünk más országspecifikus adaptációkat kérésre. További információk az európai aljzat szabványokról és hálózati feszültségekről >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérsékletvezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erős
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve, ami miatt nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészeket kis és erős komponensek váltják fel.
Masszív fémház
Az inverter értékes belső részei egy masszív és erős fémház által védettek. A szerelő síneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távoli be- és kikapcsolás: Kiegészítőként elérhető
Távirányító kapcsoló FS-01, felületre szerelhető Termékszám: 430111 A termékhez > Távirányító kapcsoló FS-02, süllyesztett Termékszám: 430121 A termékhez > Az inverterek gyakran olyan helyekre vannak telepítve, amelyek későbbi használat során nehezen hozzáférhetők. Az FS-01 (felületre szerelhető változat) és FS-02 (süllyesztett változat) távirányító kapcsolókkal minden DSW inverter be- és kikapcsolható egy megfelelő helyen. A távirányító kapcsoló az inverter főkapcsolóját helyettesíti.
Távirányítás: Egyedi vezérlés és felügyelet akár 4 egységig
Távirányító FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 távirányítóval (kábeles) és a Webbox-LCD-vel (működés egy meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés védelem beállítására. A 12 V-os modelleknél 9 V és 12 V közötti feszültség választható, a 24 V-os modelleknél pedig 18 V és 24 V közötti feszültség. A távirányító és a Webbox-LCD előnye, hogy akár 4 eszközt (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők) egyedileg vezérelhet és felügyelhet.
Megfelelő csatlakozókábel készletek
A DSW inverterek biztonságos és hibamentes működéséhez javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszet és kábelhossz tekintetében. Csatlakozó kábeleink magas minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés alatt is. A kábelkészlet már előre össze van szerelve megfelelő gyűrűs sarukkal és vezeték végződésekkel az akkumulátorhoz és az inverterhez való csatlakozáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt szállítva. Csatlakozó kábel IVT DSW inverterekhez 1 m 35 mm² Termékszám: 431004 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 35 mm² Termékszám: 431005 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 35 mm² Termékszám: 431006 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 1 m 50 mm² Termékszám: 431010 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 50 mm² Termékszám: 431011 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 50 mm² Termékszám: 431008 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 4 m 50 mm² Termékszám: 430054 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 2 m 35 mm² Termékszám: 430046 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 3 m 35 mm² Termékszám: 430047 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 3 m 50 mm² Termékszám: 430049 A termékhez > Csatlakozó kábel Sprinter IVT DSW inverterekhez 4 m 50 mm² Termékszám: 430055 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért a törvényes gyártói garanciához további egy évet adunk ingyenesen. Az újratölthető akkumulátorok és elemek nem tartoznak ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-1200, 12 V, 1200 W Használati utasítás DE, EN, FR, NL, IT, ES Kérjük, rendelje meg külön a csatlakozó kábelkészletet.
