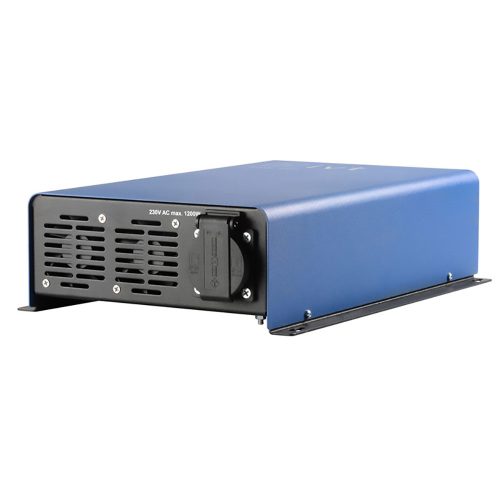

Az IVT DSW-1200 digitális szinusz inverter megbízható áramellátást biztosít, köszönhetően a valódi szinusz hullámú váltóáramnak. Ideális választás lakóautók, hajók és off-grid rendszerek számára, ahol stabil és tiszta áramforrásra van szükség.
Főbb jellemzők
- Valódi szinusz hullámú váltóáram - 230 V/50 Hz
- 1200 W folyamatos teljesítmény - akár 2400 W csúcsteljesítmény
- Mikroprocesszor-vezérelt elektronika
- Energiatakarékos funkciók: Standby és Alvó mód
- Galvanikus leválasztás a bemeneti és kimeneti szakasz között
- Dinamikus mélykisülés védelem
- Hőmérséklet- és teljesítményvezérelt ventilátor
- Távoli vezérlés lehetősége
- 3 év gyártói garancia
Részletes leírás funkciónként
A mikroprocesszor-vezérelt elektronika biztosítja a stabil és megbízható működést, míg a galvanikus leválasztás védi az érzékeny eszközöket. Az energiatakarékos Standby és Alvó módok segítenek csökkenteni az energiafogyasztást, amikor az inverter nincs aktív használatban.
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 24 V |
| Feszültségtartomány DC | 22 - 32 V |
| Névleges bemeneti áram | 50 A |
| Bemeneti áram (max.) | 62 A |
| Mélykisülés védelem feszültség, üresjárat | 21 V |
| Mélykisülés védelem feszültség, névleges | 19 V |
| Mélykisülés védelem feszültség, állítható | 18 - 24 V |
| Bekapcsolási feszültség | 25 V |
| Túlfeszültség lekapcsolás | 32 V |
| Névleges fogyasztás, üresjárat | 6 W |
| Névleges fogyasztás, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 5,2 Aeff |
| Folyamatos kimeneti teljesítmény | 1200 VA |
| Csúcsteljesítmény (max. 2 s) | 2400 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenléti aktiválás, kimeneti teljesítmény | < 80 VA |
| Bemeneti csatlakozó | Csavaros terminál |
| Kimeneti csatlakozó | Földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Powerstart funkció | Igen |
| E-tanúsítvány | Igen |
| Távoli vezérlés | Igen |
| Ventilátoros hűtés | Igen |

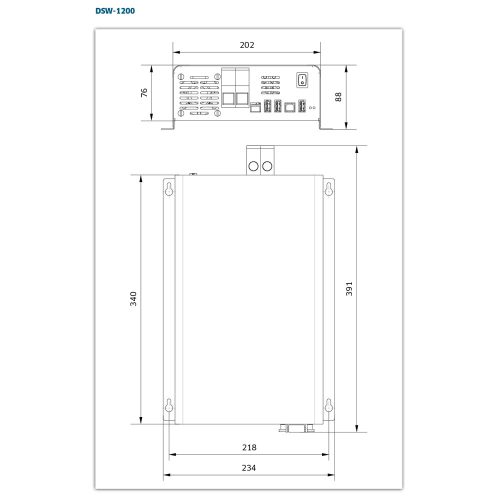

| Méretek (H x Sz x M) | 400 x 234 x 88 mm |
| Súly | 4,58 kg |
Garancia és szállítás
A termékre 3 év gyártói garancia vonatkozik, amely biztosítja a hosszú távú megbízhatóságot és teljesítményt. A szállítás gyors és biztonságos, hogy Ön mielőbb élvezhesse az IVT inverter előnyeit.
Jellemzők és funkciók
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés átalakítja a 12 V vagy 24 V egyenfeszültséget tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
A mikroprocesszor képezi az inverter szívét. Ez a vezérlőközpont figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 1200 W – Csúcsteljesítmény 2400 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig fut zökkenőmentesen. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig kétszeres folyamatos kimeneti teljesítményt biztosítson. Kérjük, vegye figyelembe: Az inverter megfelelő kiválasztásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Powerstart funkció nagy induló áramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik egy powerstart funkcióval. Bekapcsolási áram: Amikor a terhelést bekapcsolják, a bekapcsolási áram rövid időre elérheti a megadott névleges áram 5-10-szeresét. A powerstart funkció megpróbálja kompenzálni ezt a jelenséget azzal, hogy akár 5 indítási kísérletet tesz maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti engedéllyel rendelkező járműben, mint például személygépkocsik, haszongépjárművek vagy más 24 V fedélzeti feszültségű járművek.
Galvanikus leválasztás a bemeneti és kimeneti szakasz között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és kimeneti áramkör között. Ezért nem szükséges további személyi védelmi eszköz (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha egy több aljzatos elosztó van csatlakoztatva, és több 230 V-os fogyasztót használnak egyszerre, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjük, tájékozódjon kereskedelmi szövetségétől vagy az interneten a következő címen: www.dguv.de
Kiterjedt védelmi funkciók
Az IVT inverterek védelemmel rendelkeznek a bemeneti oldalon fordított polaritás és túlfeszültség ellen, valamint a kimeneti oldalon rövidzárlat és túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan leáll.
Dinamikus mélykisülés védelem
Egyrészt a dinamikus mélykisülés-védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terhelések használatát is, mivel a lekapcsolási küszöbérték rövid időre csökkenthető. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel a mélykisülés-védelem egyedileg is beállítható. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha a beállított határértéket eléri, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terhelési kimenete ezután automatikusan kikapcsol. A terhelési kimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvó mód
Készenléti funkció Ha az inverterre nincs folyamatosan szükség, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell közvetlenül az eszközön bekapcsolni. Az eszköz most kb. 10 másodpercenként ellenőrzi, hogy van-e csatlakoztatott terhelés. Ha az inverter terhelést érzékel a készenléti szint felett, bekapcsolja a 230 V AC kimenetet, és így újra normál üzemmódban van. Alvó funkció Az összes DSW sorozatú inverter alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nincs használatban, az inverter automatikusan kikapcsol, és nem vesz fel áramot. Az eszköz újra bekapcsolható az eszköz közvetlen ki- és bekapcsolásával vagy a nehezen elérhető helyen lévő FS-01 vagy FS-02 távirányítóval. Az alvó funkció közvetlenül az eszközön aktiválható vagy deaktiválható az 1-es DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

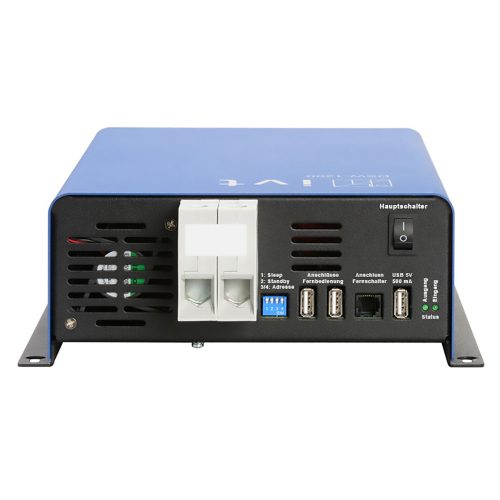

Működtető és kijelző elemek
1 Szilárd fém ház 2 Fém sínek a biztonságos rögzítéshez 3 230 V-os földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 12 V vagy 24 V-os csatlakozókapocs az akkumulátorhoz 6 DIP kapcsolók az alvó/készenléti funkcióhoz és címzéshez 7 Csatlakozók az FB-04 távirányítókhoz, Webbox-LCD-hez 8 Csatlakozó az FS-01 vagy FS-02 távirányítókhoz 9 5 V-os USB aljzat 10 Jelző a bemeneti és kimeneti feszültséghez 11 Főkapcsoló BE/KI

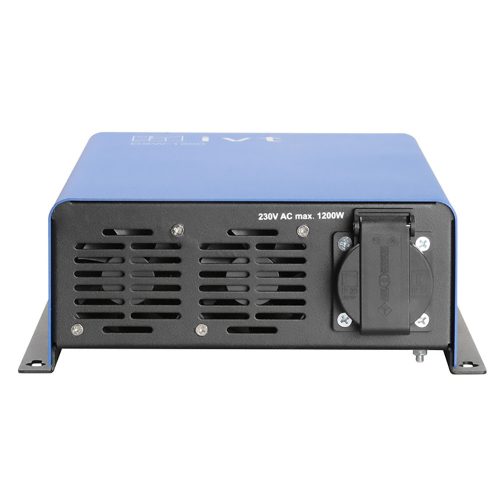

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Standard verzió, amely alkalmas F, C típusú dugókhoz. Minden digitális szinusz hullámú inverter alapfelszereltségként 230 V földelt aljzattal van ellátva, amely alkalmas a Németországban és a legtöbb európai országban használt C (Europlug ®) és F (Schuko plug ®) típusú dugókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság Minden DSW inverter kérésre, felár nélkül elérhető a G típusú dugókhoz (Egyesült Királyság) alkalmas aljzattal. Szállítási kérés DSW-1200, 24 V, G típusú dugó > Országspecifikus kimeneti aljzat Franciaország, kelet-európai országok Továbbá, minden DSW inverter kérésre, felár nélkül elérhető az E, C típusú dugókhoz (Franciaország, sok kelet-európai ország) alkalmas aljzattal. Szállítási kérés DSW-1200, 24 V, E, C típusú dugó > Szívesen végzünk más országspecifikus adaptációkat is kérésre. További információ az európai aljzat szabványokról és hálózati feszültségekről >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V-os USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök áramellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérséklet-vezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erős
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészek elhagyásra kerülnek, és helyettük kis és erős alkatrészek kerülnek beépítésre.
Masszív fém ház
Az inverter értékes belső részei egy masszív és szilárd fémház által védettek. A szerelő síneknek köszönhetően az inverter stabilan rögzíthető bárhol.
Távoli be-/kikapcsolás: Kiegészítőként elérhető
Távkapcsoló FS-01, felületi szerelés Termékszám: 430111 A termékhez > Távkapcsoló FS-02, süllyesztett szerelés Termékszám: 430121 A termékhez > Az inverterek gyakran olyan helyekre vannak telepítve, amelyek későbbi használat során nehezen hozzáférhetők. Az FS-01 (felületi szerelésű változat) és FS-02 (süllyesztett szerelésű változat) távkapcsolókkal minden DSW inverter be- és kikapcsolható egy megfelelő helyen. A távkapcsoló az inverter főkapcsolóját helyettesíti.
Távoli vezérlés: Egyéni vezérlés és felügyelet akár 4 egységig
Távvezérlő FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 (kábeles) távvezérlővel, valamint a Webbox-LCD-vel (működés meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés elleni védelem beállítására. A 12 V-os modelleknél 9 V és 12 V közötti feszültség választható, a 24 V-os modelleknél pedig 18 V és 24 V közötti feszültség. A távvezérlő és a Webbox-LCD előnye, hogy akár 4 eszközt (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők) egyedileg vezérelhet és felügyelhet.
Illeszkedő csatlakozókábel készletek
A DSW inverterek biztonságos és hibamentes működéséhez javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszete és a kábelhossz tekintetében. Csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés mellett is. A kábelkészlet már előre össze van szerelve megfelelő gyűrűs sarukkal és vezeték vég hüvelyekkel az akkumulátorhoz és az inverterhez való csatlakozáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt kerül kiszállításra. Csatlakozó kábel IVT DSW inverterekhez 1 m 25 mm² Termékszám: 431002 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 25 mm² Termékszám: 431003 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 25 mm² Termékszám: 430064 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 4 m 25 mm² Termékszám: 430065 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 1 m 35 mm² Termékszám: 431004 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 35 mm² Termékszám: 431005 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 35 mm² Termékszám: 431006 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 1 m 50 mm² Termékszám: 431010 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 2 m 50 mm² Termékszám: 431011 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 3 m 50 mm² Termékszám: 431008 A termékhez > Csatlakozó kábel IVT DSW inverterekhez 4 m 50 mm² Termékszám: 430054 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a hosszú élettartamban, ezért a törvényes gyártói garanciához további egy évet adunk ingyenesen. Az újratölthető akkumulátorok és elemek nem tartoznak bele ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-1200, 24 V, 1200 W Használati útmutató DE, EN, FR, NL, IT, ES Kérjük, rendelje meg külön a csatlakozó kábelkészletet.
