Az IVT DSW-2000-Synchron digitális szinusz inverter teljesen önálló működést biztosít valódi szinusz hullámú váltóárammal. Kérjük, vegye figyelembe, hogy minden DSW-2000-Synchron készülékhez saját csatlakozókábel készlet szükséges szinkron üzemmódban. Biztonsági megjegyzés a kereskedelmi szektornak:
Főbb jellemzők
- Párhuzamosan kapcsolható: Folyamatos teljesítmény 4000 W – csúcsteljesítmény 8000 W
- Valódi szinusz hullámú váltóáram 230 V/50 Hz
- Mikroprocesszor-vezérelt elektronika
- Folyamatos teljesítmény 2000 W – Csúcsteljesítmény 4000 W
- Teljesítményindító funkció magas indítóáramú terhelésekhez
- E-tanúsítvány: Alkalmas állandó telepítésre járművekben
- Galvanikus leválasztás a bemenet és kimenet között
- Kiterjedt védelmi funkciók
- Dinamikus mélykisülés védelem
- Választható energiatakarékos funkciók: Készenlét, Alvás
- Működtetési és kijelző elemek
- 230 V földelt aljzat – Országspecifikus testreszabás kérésre
- 5 V USB aljzat alapfelszereltségként
- Hőmérséklet- és teljesítményvezérelt ventilátor
- Könnyű és erőteljes
- Masszív fém ház
- Távoli be-/kikapcsolás: Kiegészítőként elérhető
- Távvezérlés: Egyéni vezérlés és akár 4 egység felügyelete
- Megfelelő csatlakozókábel készletek
- 3 év gyártói garancia
- Szállítási tartalom
Műszaki adatok
| Paraméter | Érték |
|---|
| Névleges feszültség DC | 12 V |
| Feszültségtartomány DC | 11 - 16 V |
| Névleges bemeneti áram | 167 A |
| Bemeneti áram (max.) | 200 A |
| Mélykisülés védelem feszültség, üresjárat | 10,5 V |
| Mélykisülés védelem feszültség, névleges | 9,5 V |
| Mélykisülés védelem feszültség, állítható | 9 - 12 V |
| Mélykisülés védelem kikapcsolás előtti figyelmeztetés | 1 V a kikapcsolási feszültség felett |
| Bekapcsolási feszültség | 12,5 V |
| Túlfeszültség kikapcsolás | 16 V |
| Névleges teljesítményfelvétel, üresjárat | 10 W |
| Névleges teljesítményfelvétel, készenlét | 0,4 W |
| Kimeneti feszültség AC (± 2 %) | 230 Veff |
| Frekvencia (± 1 %) | 50 Hz |
| Hullámforma | Szinuszos |
| Folyamatos kimeneti áram | 8,7 Aeff |
| Folyamatos kimeneti teljesítmény | 2000 VA |
| Csúcskimeneti teljesítmény (max. 2 s) | 4000 VA |
| Teljesítménytényező | cos phi > 0,8 |
| Névleges hatásfok | 90 % |
| Készenléti aktiválás, kimeneti teljesítmény | < 50 VA |
| Bemeneti csatlakozó | Csavaros kapocs |
| Kimeneti csatlakozó | Izolált földelt aljzat |
| Alkalmas dugótípus | F, C |
| Kimeneti csatlakozó USB (A típus) | 5 V/500 mA DC |
| Hőmérséklet-tartomány (66 % névleges teljesítmény) | -25 °C - +60 °C |
| Hőmérséklet-tartomány (100 % névleges teljesítmény) | -25 °C - +40 °C |
| Alvó funkció | Opcionális |
| Készenléti funkció | Opcionális |
| Galvanikus leválasztás (bemenet/kimenet) | Igen |
| Teljesítményindító funkció | Igen |
| E-tanúsítvány | Igen |
| Távolról vezérelhető | Igen |
| Ventilátoros hűtés | Igen |

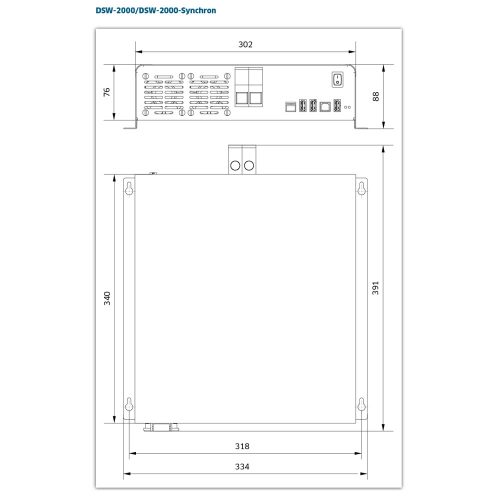

| Méretek (H x Sz x M) | 400 x 334 x 88 mm |
| Súly | 6,5 kg |
Garancia és szállítás
A termék 3 év gyártói garanciával rendelkezik.
Jellemzők és funkciók

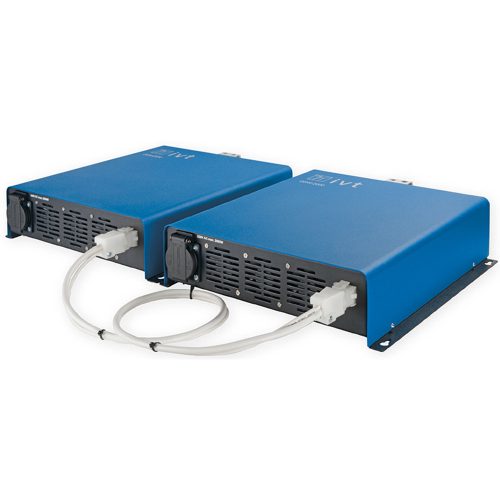

Párhuzamosan kapcsolható: Folyamatos teljesítmény 4000 W – csúcsteljesítmény 8000 W
Különösen azoknál a fogyasztóknál, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig zökkenőmentes. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig a folyamatos kimeneti teljesítmény kétszeresét biztosítsa. Két DSW-2000-Synchron inverter külön megvásárolható csatlakozókábellel összekapcsolható, így egy erőteljes 4000 W-os rendszert alkotva. Ez 4000 W folyamatos kimeneti teljesítményt és 8000 W csúcsteljesítményt biztosít. A két inverter külön-külön is üzemeltethető a megfelelő folyamatos kimeneti teljesítménnyel. Kérjük, vegye figyelembe, hogy minden DSW-2000-Synchron szinkron üzemmódban saját csatlakozókábel készletet igényel az akkumulátorhoz.
Valódi szinusz hullámú váltóáram 230 V/50 Hz
A digitális vezérlés 12 V vagy 24 V egyenfeszültséget alakít át tiszta szinusz hullámú kimeneti feszültséggé, amely 230 V/50 Hz.
Mikroprocesszor-vezérelt elektronika
Az inverter szívét egy mikroprocesszor alkotja. Ez a vezérlőközpont figyeli az elektronikai rendszer legfontosabb paramétereit, mint például a bemeneti feszültséget és frekvenciát. Ez biztosítja a kimeneti feszültség állandó stabilitását.
Folyamatos teljesítmény 2000 W – Csúcsteljesítmény 4000 W
Különösen azoknál a terheléseknél, amelyek magas bekapcsolási áramot igényelnek, az indítás nem mindig zökkenőmentes. Ezért minden DSW inverter úgy van tervezve, hogy rövid ideig a folyamatos kimeneti teljesítmény kétszeresét biztosítsa. Kérjük, vegye figyelembe: Az inverter megfelelő kiválasztásához ismernie kell a teljes teljesítményigényét. Ez az egyes fogyasztók teljesítményének (W vagy VA) összege. Javasoljuk, hogy hagyjon 30 - 40 % teljesítménytartalékot felfelé. Az áttekintéshez "Hogyan találja meg az inverterét" >
Teljesítményindító funkció magas indítóáramú terhelésekhez
Minden DSW inverter alapfelszereltségként rendelkezik egy teljesítményindító funkcióval. Bekapcsolási áram: Amikor a terhelés bekapcsol, a bekapcsolási áram rövid ideig elérheti a megadott névleges áram 5-10-szeresét. A teljesítményindító funkció megpróbálja kompenzálni ezt a jelenséget azzal, hogy akár 5 indítási kísérletet tesz maximális kimeneti teljesítménnyel.
E-tanúsítvány: Alkalmas állandó telepítésre járművekben
A digitális szinusz hullámú inverterek megfelelnek az ECE szabályozások jogi követelményeinek, ezért rendelkeznek E-tanúsítvánnyal. Alkalmasak állandó telepítésre minden közúti engedéllyel rendelkező járműben, például személyautókban, haszongépjárművekben vagy más 12 V-os fedélzeti feszültségű járművekben.
Galvanikus leválasztás a bemenet és kimenet között
Galvanikus leválasztás (lásd a fenti ábrát) A galvanikus leválasztásnak köszönhetően nincs elektromos vezető kapcsolat a bemeneti és kimeneti áramkör között. Ezért nem szükséges további személyi védelmi eszköz (RCD vagy DI megszakító) még kereskedelmi használat esetén sem, ha csak egy 230 V-os fogyasztó van csatlakoztatva. Kérjük, vegye figyelembe: Ha egy több aljzatú elosztó van csatlakoztatva, és több 230 V-os fogyasztót használnak egyszerre, a német kereskedelmi szövetségek előírják, hogy minden további fogyasztót külön RCD vagy DI megszakítóval kell védeni. Kérjük, tájékozódjon kereskedelmi szövetségénél vagy az interneten: www.dguv.de
Kiterjedt védelmi funkciók
Az IVT inverterek védelmet nyújtanak a bemeneti oldalon a fordított polaritás és túlfeszültség ellen, valamint a kimeneti oldalon a rövidzárlat és túlterhelés ellen. Túlmelegedés esetén az inverter automatikusan leáll.
Dinamikus mélykisülés védelem
Egyrészt a dinamikus mélykisülés elleni védelem biztosítja, hogy az akkumulátor védve legyen a mélykisülés ellen; másrészt lehetővé teszi a magas bekapcsolási áramú terhelések használatát is, mivel a lekapcsolási küszöbérték rövid időre csökken. Az opcionálisan elérhető FB-04 távirányítóval és a Webbox-LCD-vel a mélykisülés elleni védelem egyedileg is beállítható. 9 V és 12 V (12 V-os modellek esetén) vagy 18 V és 24 V (24 V-os modellek esetén) közötti feszültség választható. Ha az beállított határértéket eléri, az inverter először a bemeneti LED villogásával jelzi ezt. Az inverter terhelési kimenete ezután automatikusan kikapcsol. A terhelési kimenet csak akkor válik újra aktívvá, amikor az akkumulátor eléri a szükséges újraindítási feszültséget.
Választható energiatakarékos funkciók: Készenlét, Alvás
Készenléti funkció Ha az inverterre nincs folyamatosan szükség, a választható készenléti funkció lehetővé teszi az inverter saját energiafogyasztásának kb. 90%-os csökkentését. Ehhez csak a 2-es DIP kapcsolót (lásd a képet) kell bekapcsolni közvetlenül a készüléken. A készülék most kb. 10 másodpercenként ellenőrzi, hogy csatlakoztatva van-e terhelés. Ha az inverter a készenléti szint feletti terhelést érzékel, bekapcsolja a 230 V AC kimenetet, és így ismét normál üzemmódban van. Alvó funkció A DSW sorozat összes invertere alvó funkcióval is fel van szerelve. Ha a teljesítménykimenet több mint 10 percig nincs használatban, az inverter automatikusan kikapcsol, és már nem fogyaszt áramot. A készülék újra bekapcsolható a készülék közvetlen ki- és bekapcsolásával, vagy a távoli kapcsoló FS-01 vagy FS-02 használatával, ha nehezen elérhető helyen van. Az alvó funkció közvetlenül a készüléken aktiválható vagy deaktiválható az 1-es DIP kapcsolóval (lásd a képet). Ez megakadályozza az akkumulátor felesleges lemerülését.

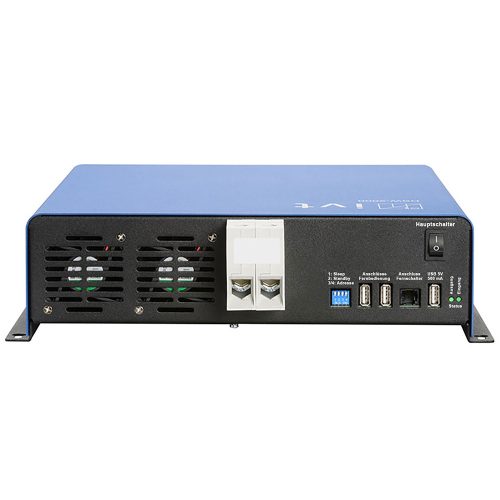

Működtetési és kijelző elemek
1 Szilárd fém ház 2 Fém sínek a biztonságos rögzítéshez 3 230 V földelt aljzat 4 Hőmérséklet- és teljesítményvezérelt ventilátor 5 Csatlakozó a Synchron csatlakozókábelhez 6 12 V-os csatlakozókapocs akkumulátorhoz 7 DIP-kapcsolók alvó/készenléti funkcióhoz és címzéshez 8 Csatlakozók a FB-04, Webbox-LCD távvezérlőkhöz 9 Csatlakozó az FS-01 vagy FS-02 távirányítókhoz 10 5 V USB aljzat 11 Bemeneti és kimeneti feszültség jelző 12 Főkapcsoló BE/KI

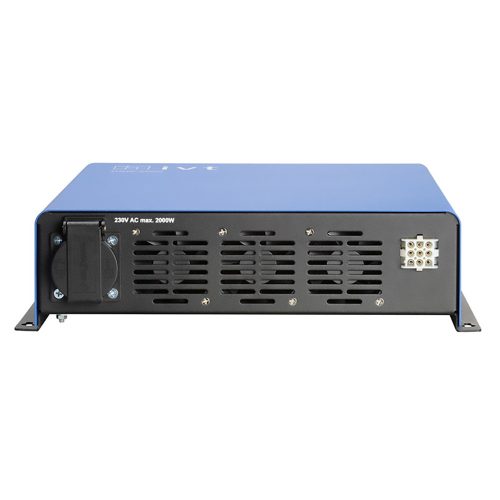

230 V földelt aljzat – Országspecifikus testreszabás kérésre
Alapváltozat, amely alkalmas F, C típusú dugókhoz. Minden digitális szinusz hullámú inverter 230 V földelt aljzattal van felszerelve, amely alkalmas a Németországban és a legtöbb európai országban használt C (Europlug ®) és F (Schuko plug ®) típusú dugókhoz. Országspecifikus kimeneti aljzat Egyesült Királyság. Minden DSW inverter kérésre, felár nélkül elérhető a G típusú dugókhoz (Egyesült Királyság) megfelelő aljzattal. Szállítási kérés DSW-2000-Synchron, 12 V, G típusú dugó > Országspecifikus kimeneti aljzat Franciaország, Kelet-európai országok. Továbbá minden DSW inverter kérésre, felár nélkül elérhető az E, C típusú dugókhoz (Franciaország, sok kelet-európai ország) megfelelő aljzattal. Szállítási kérés DSW-2000-Synchron, 12 V, E, C típusú dugó > Szívesen készítünk más országspecifikus adaptációkat kérésre. További információk az európai aljzat szabványokról és hálózati feszültségekről >
5 V USB aljzat alapfelszereltségként
Minden DSW inverter 5 V USB aljzattal van felszerelve, amely alkalmas külső eszközök, például mobiltelefonok, tabletek, kamerák vagy navigációs eszközök tápellátására.
Hőmérséklet- és teljesítményvezérelt ventilátor
A teljesítmény- és hőmérséklet-vezérelt ventilátor minimalizálja az inverter zaját azáltal, hogy csak szükség esetén kapcsol be.
Könnyű és erőteljes
A DSW inverterek alacsony súlyukkal tűnnek ki. A hagyományos inverterek gyakran nagy gyűrűs transzformátorokkal vannak felszerelve. Ennek eredményeként nehezek és terjedelmesek. Ezzel szemben a mikroprocesszor-vezérelt IVT inverterek digitálisan működnek az innovatív technológiának köszönhetően: a nagy, nehéz alkatrészek elmaradnak, és helyettük kis és erőteljes alkatrészek kerülnek beépítésre.
Masszív fém ház
Az inverter értékes belső részei egy masszív és erős fémházzal vannak védve. A szerelő síneknek köszönhetően az inverter bárhol stabilan rögzíthető.
Távoli be-/kikapcsolás: Kiegészítőként elérhető
Távirányító kapcsoló FS-01, felületi szerelésű Termékszám: 430111 A termékhez > Távirányító kapcsoló FS-02, süllyesztett szerelésű Termékszám: 430121 A termékhez > Az invertereket gyakran olyan helyekre szerelik, amelyek későbbi használat során nehezen hozzáférhetők. Az FS-01 (felületi szerelésű változat) és FS-02 (süllyesztett szerelésű változat) távirányító kapcsolókkal minden DSW inverter megfelelő helyen be- és kikapcsolható. A távirányító kapcsoló helyettesíti az inverter főkapcsolóját.
Távvezérlés: Egyéni vezérlés és akár 4 egység felügyelete
Távirányító FB-04, kábeles Termékszám: 200051 A termékhez > Webbox-LCD, PC verzió Termékszám: 200054 A termékhez > Az opcionálisan elérhető FB-04 (kábeles) távirányítóval, valamint a Webbox-LCD-vel (működés meglévő számítógépes hálózatban) lehetőség van az egyedi mélykisülés-védelem beállítására. A 12 V-os modelleknél 9 V és 12 V közötti feszültség választható, a 24 V-os modelleknél pedig 18 V és 24 V közötti feszültség választható. A távirányító és a Webbox-LCD további előnye, hogy egyedileg vezérelhet és figyelhet akár 4 eszközt (IVT DSW sorozatú inverterek, MPPT plus + sorozatú szolár vezérlők).
Megfelelő csatlakozókábel készletek
A DSW inverterek biztonságos és hibamentes működéséhez javasoljuk az eredeti IVT csatlakozó kábelek használatát. Ezek pontosan illeszkednek az adott inverterhez a vezeték keresztmetszete és a kábelhossz tekintetében. A csatlakozó kábeleink kiváló minőségű gyártása különösen hosszú élettartamot garantál még nagy terhelés mellett is. A kábelkészlet már előre összeszerelt, megfelelő gyűrűs sarukkal és vezeték végződésekkel az akkumulátorhoz és az inverterhez történő csatlakoztatáshoz. Minden eredeti IVT csatlakozó kábel biztosítéktartóval és 200 A-es biztosítékkal együtt szállítva. Fontos megjegyzés a DSW-2000 és DSW-2000-Synchron 12 V-os változataihoz A nagy áramfolyás miatt kérjük, használjon legalább 50 mm² keresztmetszetű kábelt a DSW-2000 és DSW-2000-Synchron 12 V-os változatainak akkumulátorhoz történő csatlakoztatásához. Csatlakozó kábel IVT DSW-inverterekhez 1 m 50 mm² Termékszám: 431010 A termékhez > Csatlakozó kábel IVT DSW-inverterekhez 2 m 50 mm² Termékszám: 431011 A termékhez > Csatlakozó kábel IVT DSW-inverterekhez 3 m 50 mm² Termékszám: 431008 A termékhez > Csatlakozó kábel IVT DSW-inverterekhez 4 m 50 mm² Termékszám: 430054 A termékhez > Csatlakozó kábel Sprinter IVT DSW-inverterekhez 3 m 50 mm² Termékszám: 430049 A termékhez > Csatlakozó kábel Sprinter IVT DSW-inverterekhez 4 m 50 mm² Termékszám: 430055 A termékhez > Megfelelő szinkron-csatlakozó kábel A szinkron-csatlakozó kábellel két DSW-2000-Synchron invertert párhuzamosan csatlakoztathat. Ez megduplázza a rendszer teljesítményét 4000 W-ra. Szinkron-csatlakozó kábel IVT DSW-2000-Synchron inverterhez Termékszám: 431007 A termékhez >
3 év gyártói garancia
Az IVT termékek magas minőségben és szigorú minőségi irányelvek szerint készülnek. Biztosak vagyunk a tartósságukban, ezért a törvényes gyártói garanciát további egy évvel meghosszabbítjuk díjmentesen. Az újratölthető akkumulátorok és elemek nem tartoznak bele ebbe a garanciába.
Szállítási tartalom
Digitális szinusz hullámú inverter IVT DSW-2000-Synchron, 12 V, 2000 W Használati utasítás DE, EN, FR, NL, IT, ES Kérjük, a csatlakozókábel készletet külön rendelje meg.
